Bloco de guia linear HGW20HC
100% Processo HIWIN e Tamanho
Aparência atualizada
Alta Precisão
Alta carga
Forte rigidez
Baixo Ruído
Longa vida útil
Intercambiável
Centralização automática
Fácil de instalar
Introdução do Produto

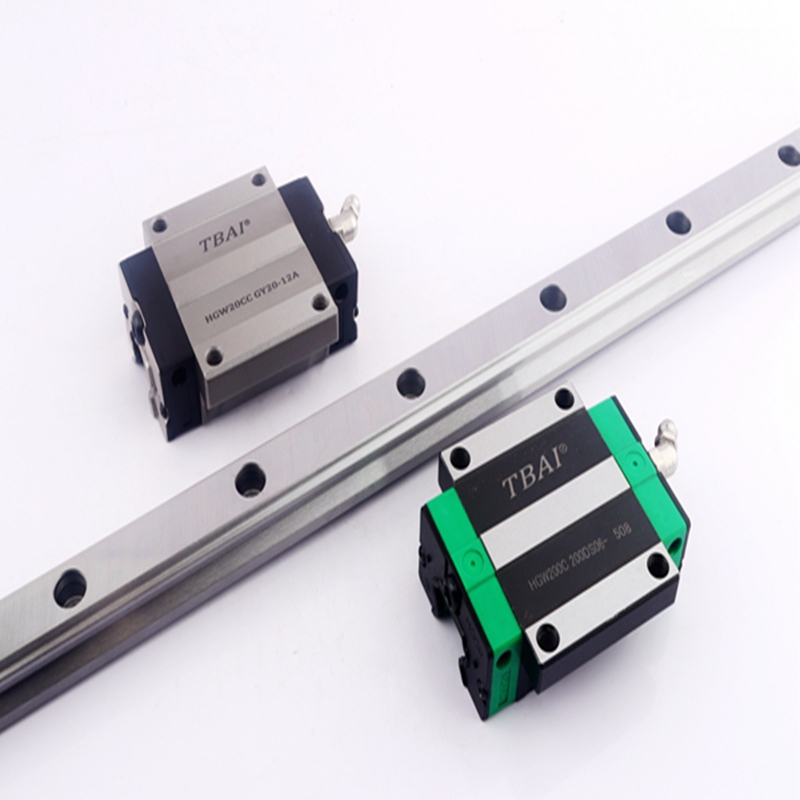

O Bloco de Guia Linear HGW20HC é um deslizante estendido tipo flange, que possui uma comprimento maior e maior capacidade de suporte do que o Bloco HGW20CC.O Bloco de Guia Linear HGW20HC é utilizado em guias lineares HGR20, principalmente em estruturas mecânicas com altos requisitos de precisão.Os componentes móveis e fixos do guia linear HGW20HC não utilizam meios intermediários, mas utilizam esferas de aço rolantes.

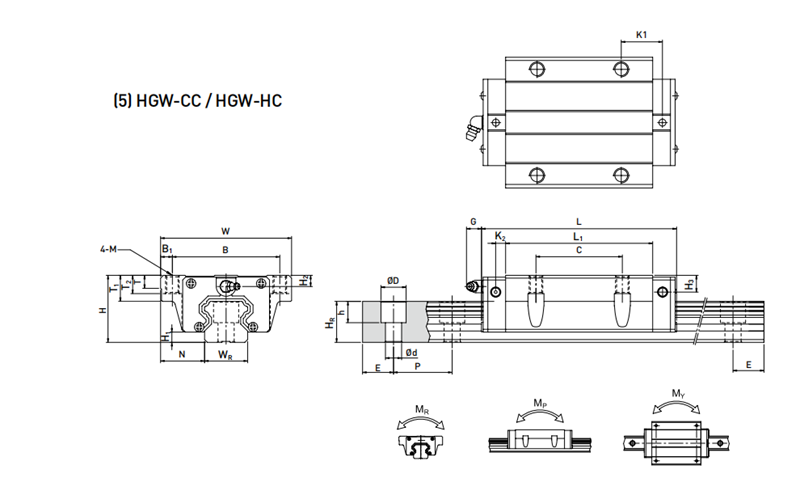

Especificação |
Bloco de guia linear HGW20HC |
||
Dimensões da montagem |
H |
30 |
em milímetro |
H1 |
4.6 |
em milímetro |
|
N |
21.5 |
em milímetro |
|
Dimensões do bloco |
Em |
63 |
em milímetro |
B. |
53 |
em milímetro |
|
B1. |
5 |
em milímetro |
|
C |
40 |
em milímetro |
|
L1 |
65.2 |
em milímetro |
|
L |
92.2 |
em milímetro |
|
Querido, o seu pedido foi enviado para o país de destino. Por favor, aguarde um pouco mais para que o seu pedido chegue. |
17.6 |
em milímetro |
|
Gê |
12 |
em milímetro |
|
MXL |
M6. |
em milímetro |
|
T |
8 |
em milímetro |
|
H2 |
6 |
em milímetro |
|
H3 |
7 |
em milímetro |
|
Dimensões do trilho HGR45 |
WR. |
20 |
em milímetro |
Recursos Humanos |
17.5 |
em milímetro |
|
D |
9.5 |
em milímetro |
|
h |
8.5 |
em milímetro |
|
d. |
6 |
em milímetro |
|
P |
60 |
em milímetro |
|
e ainda |
20 |
em milímetro |
|
Parafuso de Montagem para Trilho |
M5x16 |
em milímetro |
|
Classificação de carga básica |
C |
21.18 |
quente |
C0. |
48.84 |
quente |
|
Momento Estático Nominal |
Senhor |
0.48 |
quilômetros-n-m |
MP |
0.47 |
quilômetros-n-m |
|
Meu |
0.47 |
quilômetros-n-m |
|
Peso |
Bloquear |
0.52 |
história médica |
Trilho |
2.21 |
quilogramas por metro |
|
Aplicação do produto

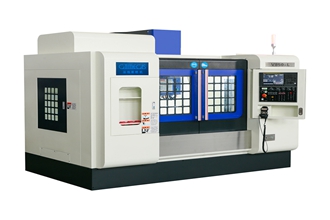

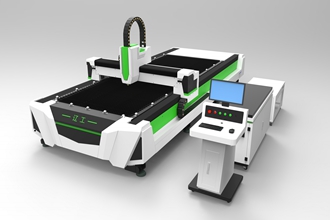

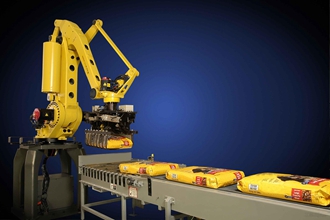

Bloco de guia linear HGW20HC é usado principalmente em indústrias de automação, como indústria de processamento mecânico, máquinas CNC, máquinas de dobra, máquinas de corte a laser, máquinas de marcenaria, equipamentos de transporte, etc.

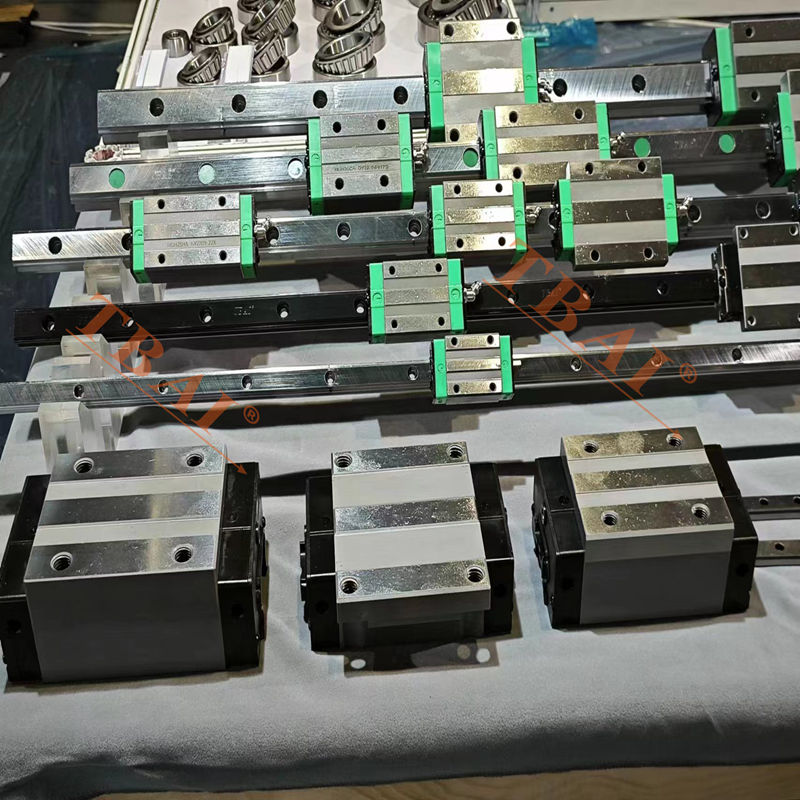

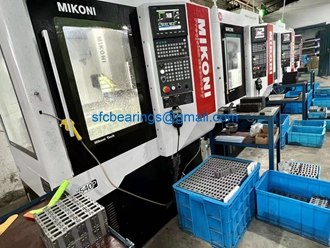

Nossa fábrica é especializada no fornecimento de produtos da série de trilhos lineares com estoque completo, incluindo a série de instalação alta HG, a série de instalação baixa EG, a série micro MG, a série de rolos RG, etc.Nossos produtos são vendidos para muitos países ao redor do mundo e têm recebido elogios consistentes dos clientes por sua alta rentabilidade.

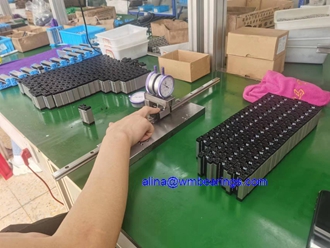

O Bloco de Guia Linear HGW20HC foi testado antes da entrega, e os clientes podem escolher de acordo com sua utilização real.
Alina. Gerente
Celular: +8615806967023
WhatsApp: +8615806967023
WeChat: +8615806967023
Email:alina@wmbearings.com
Endereço da Fábrica: Zona Industrial, Cidade de Yandian, Linqing, Shandong, China
