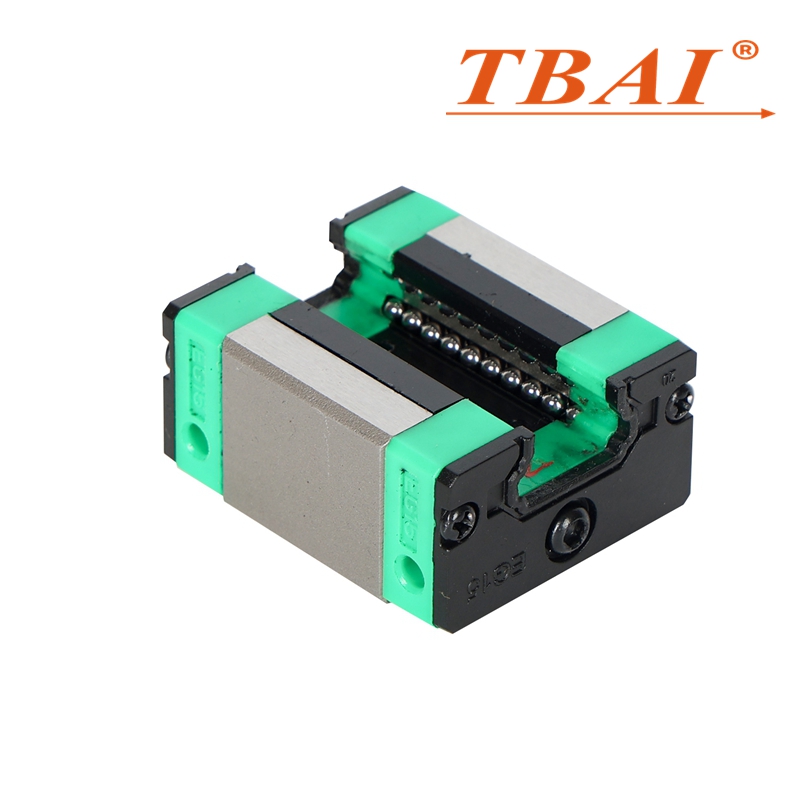

Bloco Guia Linear MGN12C

Barulho baixo

Alta precisão

Longo serviço

Ande suavemente

Material de aço Gcr15

Material de aço inoxidável

Tamanho HIWIN

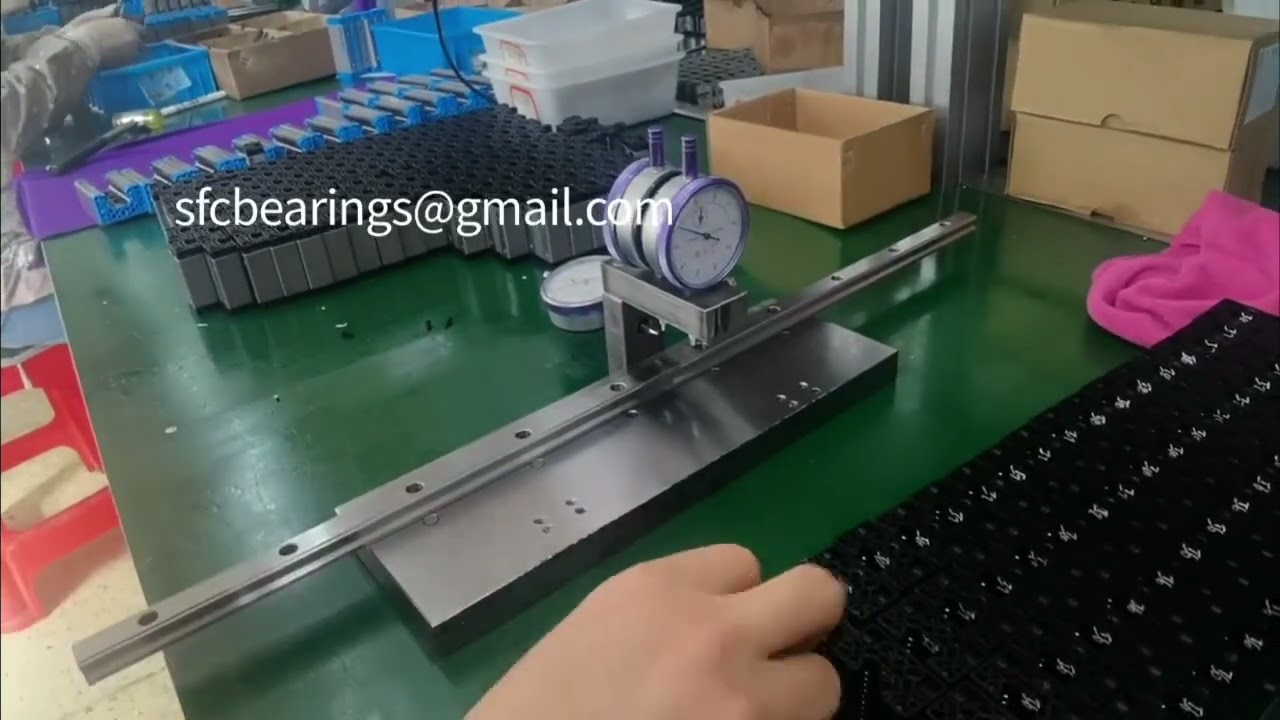

Contate agora Vídeo

Detalhes do produto

Introdução do produto

Trilho de guia linear MGN12 refere-se ao nível preciso de sua trajetória de movimento quando o componente móvel se move ao longo o superfície guia do trilho guia linear.

Os controles deslizantes lineares podem ser divididos em três tipos: guias lineares de rolo, guias lineares cilíndricas e guias lineares de esfera. Eles são usados para apoiar e orientar o movimento componentes para realizar movimentos lineares alternativos em uma determinada direção.

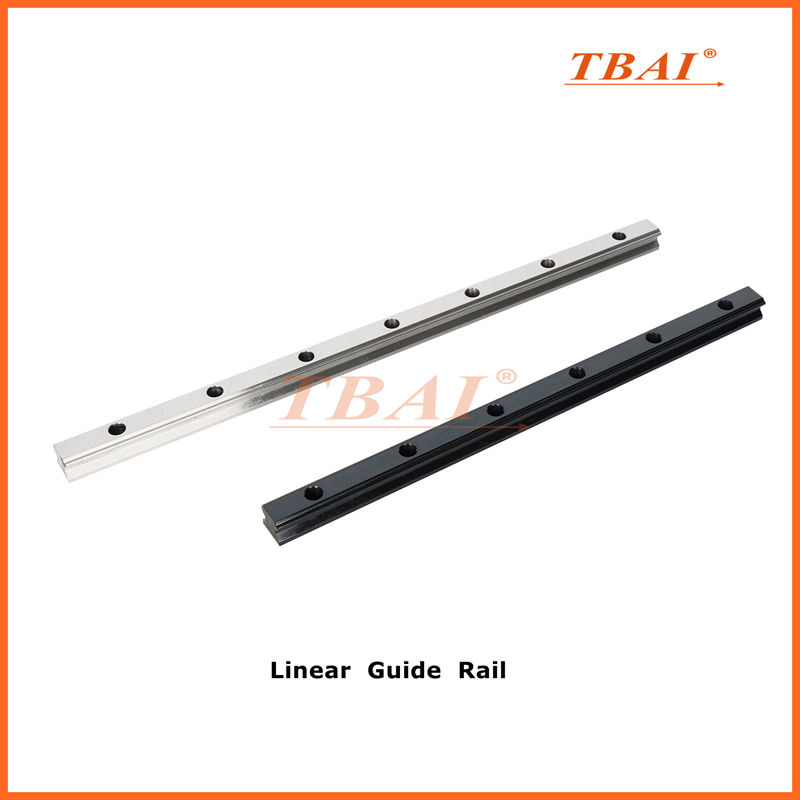

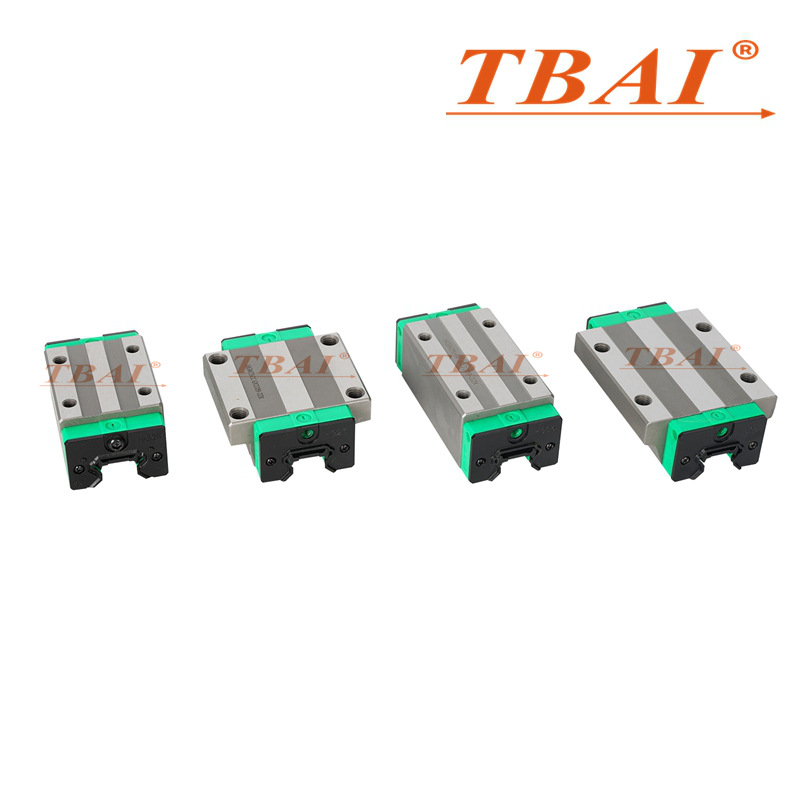

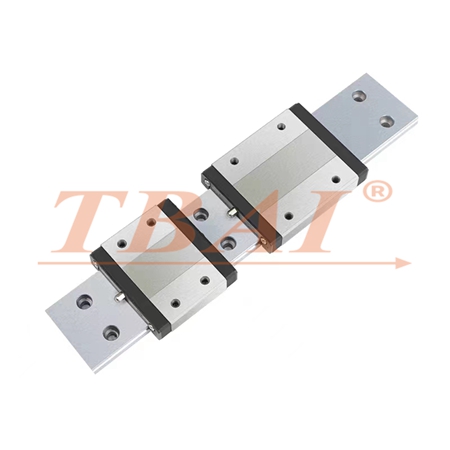

Guia Linear Way MGN12 de acordo com o comprimento pode ser dividido em Trilho Guia Linear MGN12C e Trilho Guia Linear MGN12H.

Item	Dimensões do Componente (mm)			Controle deslizante Dimensão sões (mm)										Dimensões do trilho (mm)							Parafuso de montagem para trilho	Classificações básicas de carga dinâmica	Classificação básica de carga estática	Estático Avaliado Momento			Peso
	H	H1	N	EM	B	B1	C	L1	eu	G	Gn	Mxl	H2	WR	H R	D	h	d	P	E	milímetros	C(kgf)	C0(kgf)	Senhor kgf-m	PM kgf-m	Meu kgf-m	Bloco deslizante/g	Trilho Guia (kg/m)
MGN7C	8	1,5	5	17	12	2,5	8	13,5	22,5		⊘1,2	M2*2,5	1,5	7	4.8	4.2	2.3	2.4	15	5	M2*6	100	127	0,48	0,29	0,29	10	0,22
MGN7H							13	21.8	30,8													140	200	0,78	0,49	0,49	15
MGN9C	10	2	5.5	20	15	2,5	10	18.9	28,9		⊘1,2	M3*3	1.8	9	6.5	6	3.5	3.5	20	7.5	M3*8	190	260	1.2	0.75	0.75	16	0.38
MGN9H							16	29.9	39.9													260	410	2	1.9	1.9	26
MGN12C	13	3	7.5	27	20	3.5	15	21.7	34.7		⊘1,4	M3 * 3,5	2,5	12	8	6	4.5	3.5	25	10	M3*8	290	400	2.6	1.4	1.4	34	0.65
MGN12H							20	32.4	45.4													380	600	3.9	3.7	3.7	54
MGN15C	16	4	8.5	32	25	3.5	20	26.7	42.1	4.5	M3	M3*4	3	15	10	6	4.5	3.5	40	15	M3*10	470	570	4.6	2.2	2.2	59	1.06
MGN15H							25	43.4	58.8													650	930	7.5	5.9	5.9	92

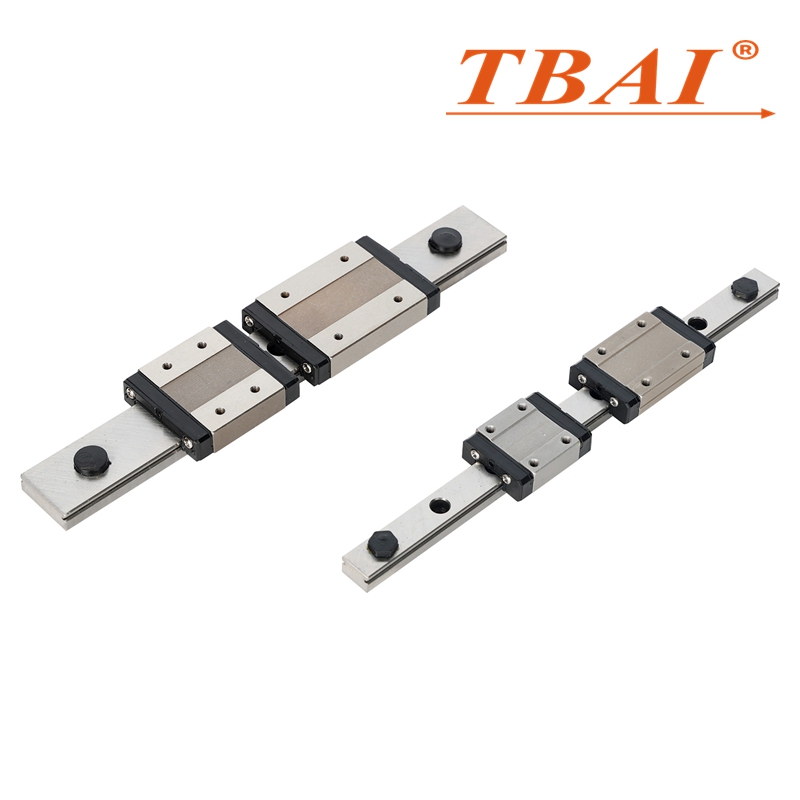

Linear Guide Block MGN12C

Aplicativo

Most comumente usado em dispositivos eletrônicos, dispositivos médicos, equipamentos de teste e outras aplicações. Bem-vindo a enviar e-mail para inquérito. Exceto que temos marca própria, também podemos lidar com pedidos do OEM.

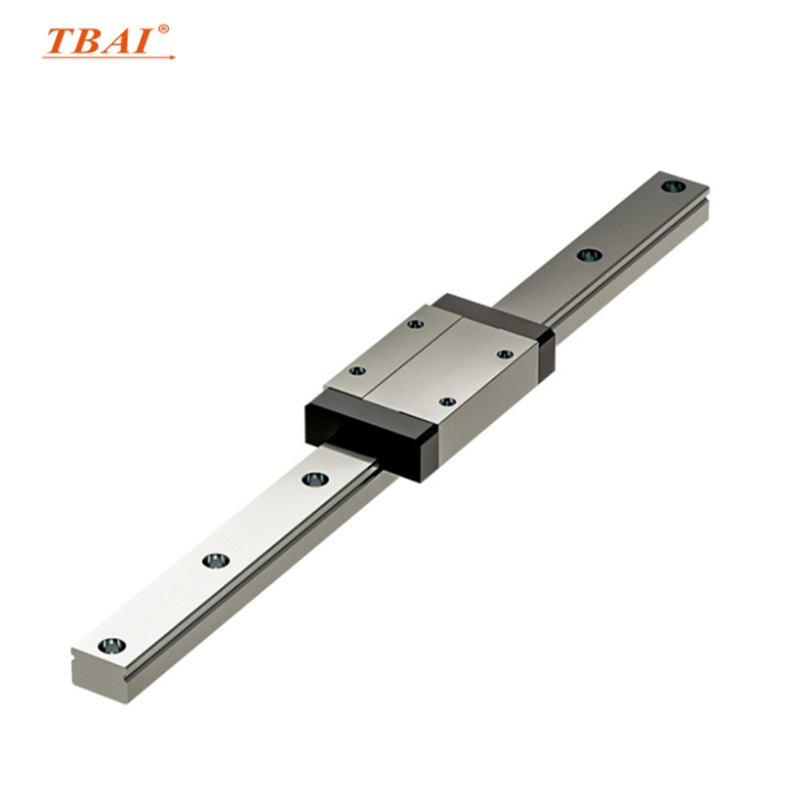

Linear Guide Block MGN12C

Item	Dimensões do Componente (mm)			Dimensões do controle deslizante										Dimensões do trilho (mm)							Parafuso de montagem para trilho	Classificações básicas de carga dinâmica	Classificação básica de carga estática	Momento avaliado estático			Peso
	H	H1	N	Em	B	B1	C	eu 1	eu	G	G n	Mxl	H2	WR	H R	D	h	d	P	E	milímetros	C(kgf)	C0(kgf)	Sr. kgf-m	M p kgf-m	My kgf-m	Bloco deslizante/g	Trilho Guia (kg/m)
MGN7C	8	1,5	5	17	12	2,5	8	13,5	22,5		⊘1,2	M2*2,5	1,5	7	4.8	4.2	2.3	2.4	15	5	M2*6	100	127	0,48	0,29	0,29	10	0,22
MGN7H							13	21.8	30,8													140	200	0,78	0,49	0,49	15
MGN9C	10	2	5.5	20	15	2,5	10	18,9	28,9		⊘1,2	M3*3	1,8	9	6,5	6	3.5	3.5	20	7,5	M3*8	190	260	1.2	0,75	0,75	16	0,38
MGN9H							16	29,9	39,9													260	410	2	1,9	1,9	26
MGN12C	13	3	7,5	27	20	3.5	15	21.7	34,7		⊘1,4	M3*3,5	2,5	12	8	6	4,5	3.5	25	10	M3*8	290	400	2.6	1.4	1.4	34	0,65
MGN12H							20	32,4	45,4													380	600	3.9	3.7	3.7	54
MGN15C	16	4	8,5	32	25	3.5	20	26,7	42.1	4,5	M3	M3*4	3	15	10	6	4,5	3.5	40	15	M3*10	470	570	4.6	2.2	2.2	59	1.06
MGN15H							25	43,4	58,8													650	930	7,5	5.9	5.9	92
