Bloco EGH15SA
Processo e Tamanho 100% HIWIN
Atualizar aparência
Alta precisão
Carga elevada
Forte Rigidez
Caminhada Suave
Barulho baixo
Longa vida útil
intercambiável
Centralização Automática
Introdução do produto

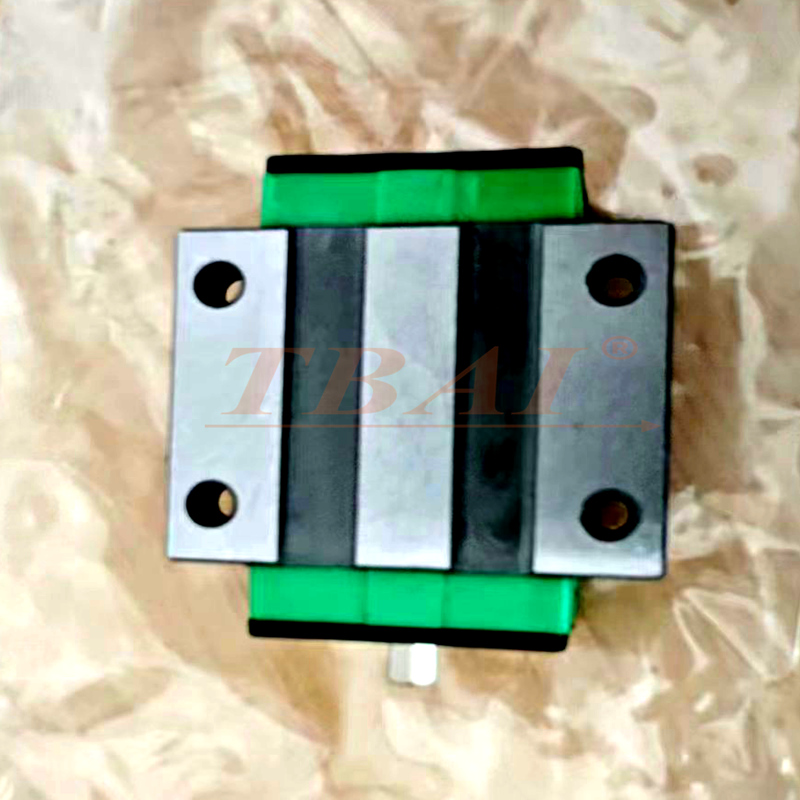

Bloco EGH15SA é um trilho de guia de série linear de montagem baixa com apenas 2 orifícios de montagem, a altura combinada de O bloco EGH15SA tem 24 mm e o tamanho do orifício de montagem O bloco EGH15SA é 26 mm. O orifício de retorno do trilho de guia linear é especialmente projetado com um orifício de retorno de esfera de aço e uma passagem de retorno composta por uma estrutura de plástico totalmente vedada e uma tampa de extremidade de plástico. A estrutura é simples, a circulação da esfera de aço é mais estável e o ruído é baixo.

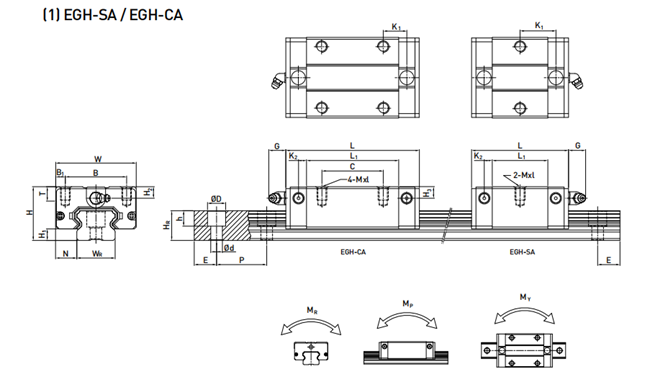

Dimensões detalhadas do bloco EGH15SA
| Especificação | EGH15SA Bloquear | ||
| Dimensões de Montagem | H | vinte e quatro | milímetros |
| H1 | 4.5 | milímetros | |
| N | 9.5 | milímetros | |
| Dimensões do bloco | EM | 34 | milímetros |
| B | 26 | milímetros | |
| B1 | 4 | milímetros | |
| C | - | milímetros | |
| L1 | 23.1 | milímetros | |
| eu | 40.1 | milímetros | |
| K1 | 14.8 | milímetros | |
| G | 5.7 | milímetros | |
| Mxl | M4x6 | milímetros | |
| T | 6 | milímetros | |
| H2 | 5.5 | milímetros | |
| H3 | 6 | milímetros | |
| Dimensões do Trilho HGR45 | WR | 15 | milímetros |
| RH | 12.5 | milímetros | |
| D | 6 | milímetros | |
| h | 4.5 | milímetros | |
| d | 3.5 | milímetros | |
| P | 60 | milímetros | |
| E | 20 | milímetros | |
| Parafuso de montagem para trilho | M3x16 | milímetros | |
| Classificação de Carga Básica | C | 5.35 | kN |
| C0 | 9.4 | kN | |
| Momento nominal estático | SENHOR | 0,08 | kN-m |
| MP | 0,04 | kN-m | |
| Meu | 0,04 | kN-m | |
| Peso | Quadra | 0,09 | kg |
| trilho | 1.25 | kg/m | |
Aplicação do produto

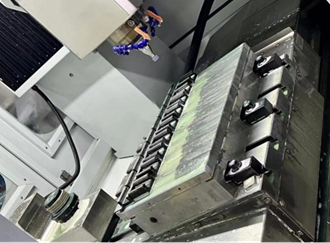

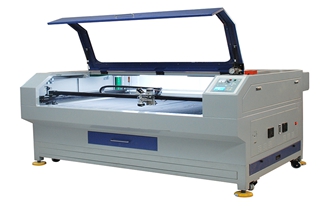

EGH15SA é geralmente usado em indústrias como máquinas de gravação a laser, máquinas de corte, máquinas para trabalhar madeira, máquinas de alimentos, equipamentos médicos, equipamentos de embalagem e equipamentos de fabricação automotiva

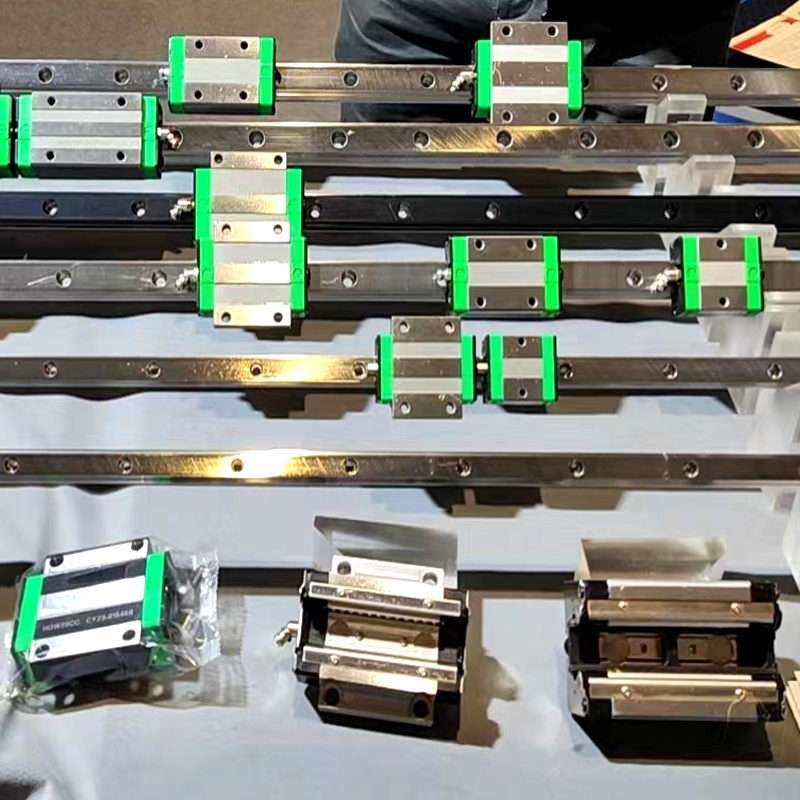

Guia Linear Série EG
EGR15 Rail，EGR20 R ail ，EGR25 Ferrovia ，EGR30 Ferrovia
Blocos da Série EG
EGH15CA,EGW15SA,EGW15CA,EGW15SA,
EGH20CA, EGH20SA, EGW20CA, EGW20SA
EGH25CA, EGH25SA, EGW25CA, EGW25SA
EGH30CA,EGW30SA,EGW30CA,EGW30SA
O bloco EGH15SA tem um grande estoque e está sendo produzido todos os dias. Cada Bloco EGH15SA é testado antes da entrega
Alina Gerente
Celular: +8615806967023
WhatsApp: +8615806967023
WeChat: +8615806967023
E-mail:alina@wmbearings.com
Endereço da fábrica: Zona Industrial, Yandian Town, Linqing, Shandong, China
