Bloco EGH20SA
Processo e Tamanho 100% HIWIN
Atualizar aparência
Alta precisão
Carga elevada
Forte Rigidez
Caminhada Suave
Barulho baixo
Longa vida útil
intercambiável
Centralização Automática
Introdução do produto

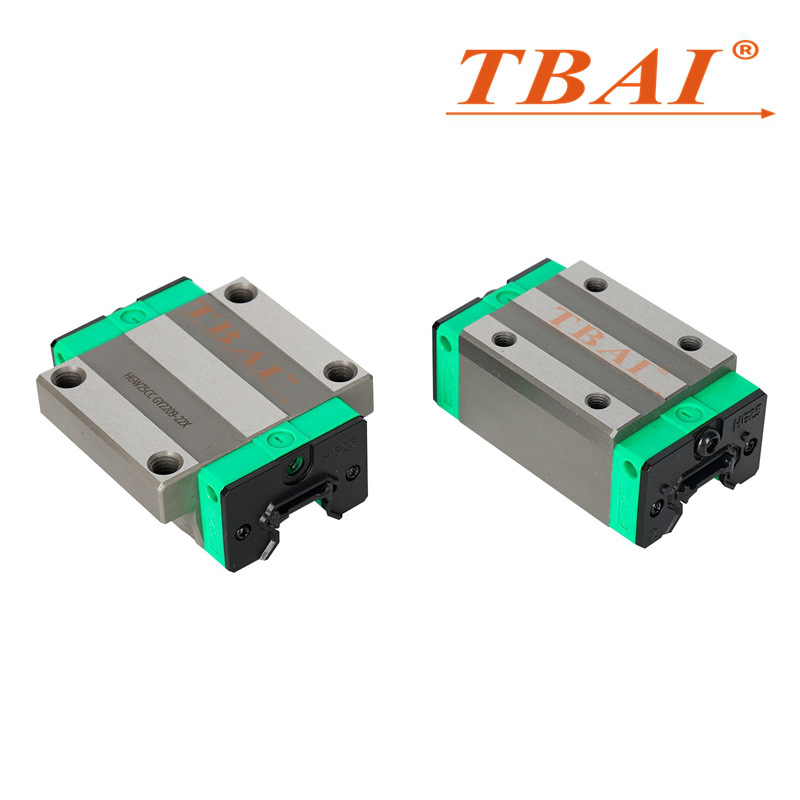

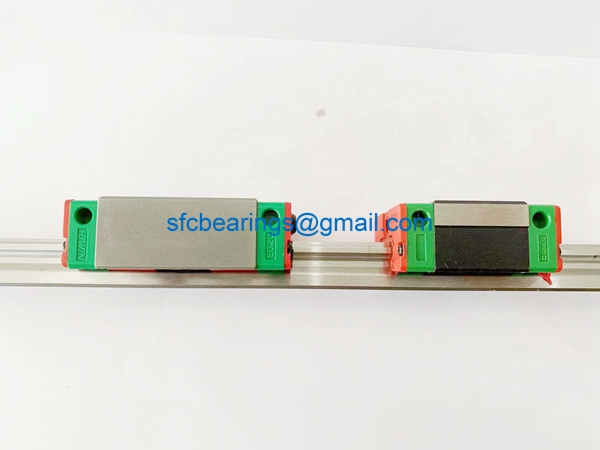

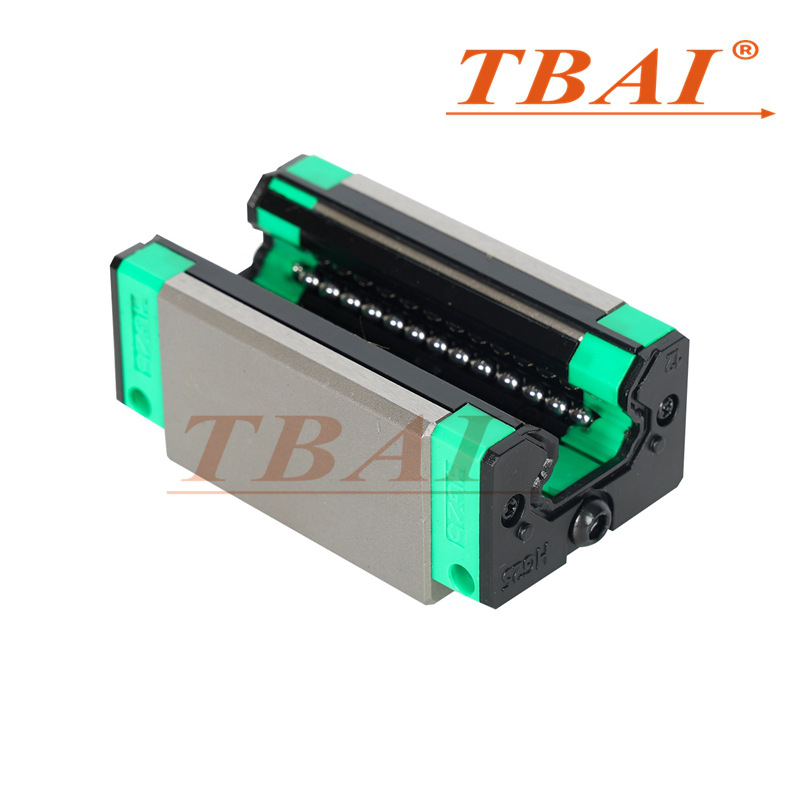

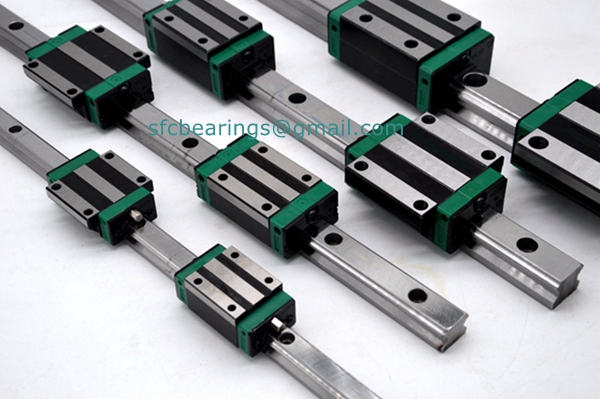

O bloco EGH20SA pertence ao controle deslizante de dois furos tipo esfera da série EG, o bloco EGH20SA é usado em conjunto com o trilho guia EGR20

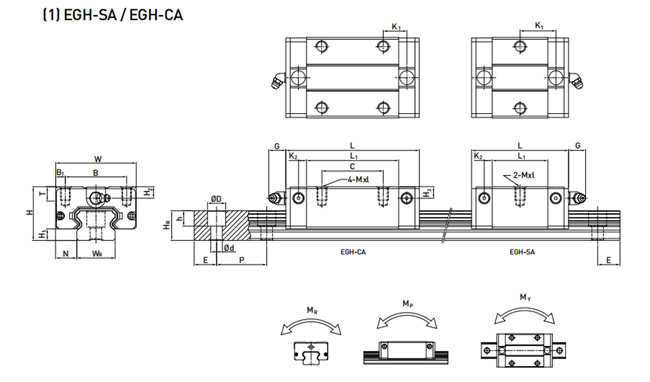

Os parâmetros específicos do bloco EGH20SA são os seguintes
| Especificação | EGH20SA Bloquear | ||
| Dimensões de Montagem | H | 28 | milímetros |
| H1 | 6 | milímetros | |
| N | 11 | milímetros | |
| Dimensões do bloco | EM | 42 | milímetros |
| B | 32 | milímetros | |
| B1 | 5 | milímetros | |
| C | - | milímetros | |
| L1 | 29 | milímetros | |
| eu | 50 | milímetros | |
| K1 | 18.75 | milímetros | |
| G | 12 | milímetros | |
| Mxl | M5x7 | milímetros | |
| T | 7.5 | milímetros | |
| H2 | 6 | milímetros | |
| H3 | 6 | milímetros | |
| Dimensões do Trilho HGR45 | WR | 20 | milímetros |
| RH | 15,5 | milímetros | |
| D | 9.5 | milímetros | |
| h | 8.5 | milímetros | |
| d | 6 | milímetros | |
| P | 60 | milímetros | |
| E | 20 | milímetros | |
| Parafuso de montagem para trilho | M5x16 | milímetros | |
| Classificação de Carga Básica | C | 7.23 | kN |
| C0 | 12.74 | kN | |
| Momento nominal estático | SENHOR | 0,13 | kN-m |
| MP | 0,06 | kN-m | |
| Meu | 0,06 | kN-m | |
| Peso | Quadra | 0,15 | kg |
| trilho | 2.08 | kg/m | |
Aplicação do produto

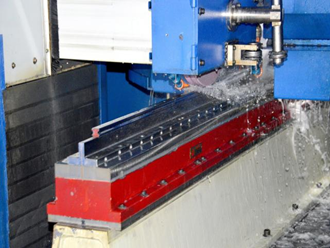

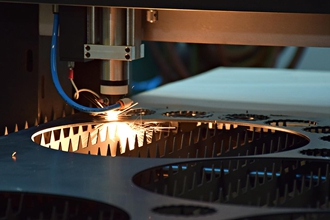

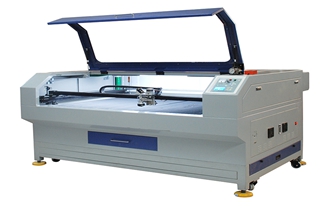

O bloco EGH20SA é comumente usado em indústrias como máquinas de gravação a laser, indústrias fotovoltaicas, centros de usinagem, máquinas de corte, máquinas para trabalhar madeira, máquinas de alimentos, equipamentos de embalagem de produtos químicos, etc.
Guia Linear Série EG
EGR15 Rail，EGR20 R ail ，EGR25 Ferrovia ，EGR30 Ferrovia
Blocos da Série EG
EGH15CA,EGW15SA,EGW15CA,EGW15SA,
EGH20CA, EGH20SA, EGW20CA, EGW20SA
EGH25CA, EGH25SA, EGW25CA, EGW25SA
EGH30CA,EGW30SA,EGW30CA,EGW30SA

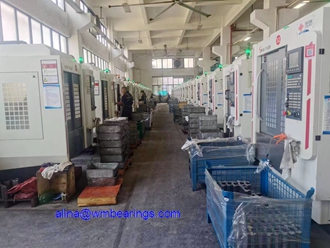

Bloco EGH20SA geralmente tem estoque em estoque. Distribuidores profissionais e atacadistas de todo o mundo são bem-vindos para entrar em contato conosco! Somos uma fábrica que controla rigorosamente a qualidade de cada processo. Podemos fornecer produtos de melhor qualidade pelo mesmo preço!
Alina Gerente
Celular: +8615806967023
WhatsApp: +8615806967023
WeChat: +8615806967023
E-mail:alina@wmbearings.com
Endereço da fábrica: Zona Industrial, Yandian Town, Linqing, Shandong, China
