Bloco EGH20CA
Processo e Tamanho 100% HIWIN
Atualizar aparência
Alta precisão
Carga elevada
Forte Rigidez
Caminhada Suave
Barulho baixo
Longa vida útil
intercambiável
Centralização Automática
Introdução do produto
Bloco EGH20CA pertence ao controle deslizante quadrado da série low group, que é usado em conjunto com o trilho guia linear EGR20 low group. Sua função é apoiar e guiar componentes móveis para realizar movimento linear recíproco na direção dada.

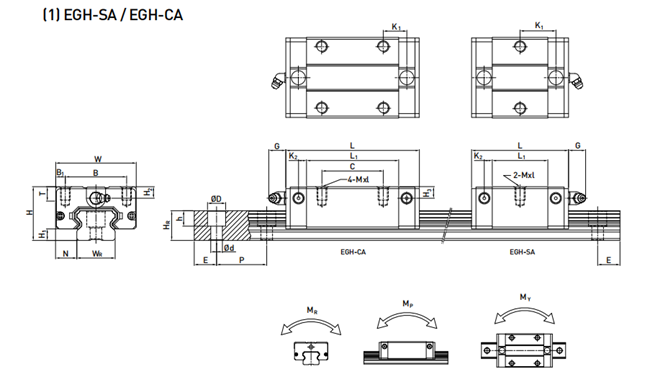

As dimensões específicas de Bloco EGH20CA são como segue
| Especificação | EGH20CA Bloquear | ||
| Dimensões de Montagem | H | 28 | milímetros |
| H1 | 6 | milímetros | |
| N | 11 | milímetros | |
| Dimensões do bloco | EM | 42 | milímetros |
| B | 32 | milímetros | |
| B1 | 5 | milímetros | |
| C | 32 | milímetros | |
| L1 | 48.1 | milímetros | |
| eu | 69.1 | milímetros | |
| K1 | 12.3 | milímetros | |
| G | 12 | milímetros | |
| Mxl | M5x7 | milímetros | |
| T | 7.5 | milímetros | |
| H2 | 6 | milímetros | |
| H3 | 6 | milímetros | |
| Dimensões do Trilho HGR45 | WR | 20 | milímetros |
| RH | 15,5 | milímetros | |
| D | 9.5 | milímetros | |
| h | 8.5 | milímetros | |
| d | 6 | milímetros | |
| P | 60 | milímetros | |
| E | 20 | milímetros | |
| Parafuso de montagem para trilho | M5x16 | milímetros | |
| Classificação de Carga Básica | C | 10.31 | kN |
| C0 | 21.13 | kN | |
| Momento nominal estático | SENHOR | 0,22 | kN-m |
| MP | 0,16 | kN-m | |
| Meu | 0,16 | kN-m | |
| Peso | Bloquear | 0,24 | kg |
| trilho | 2.08 | kg/m | |
Aplicação do produto

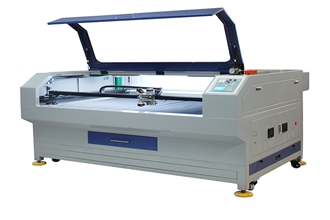

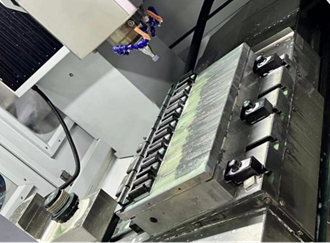

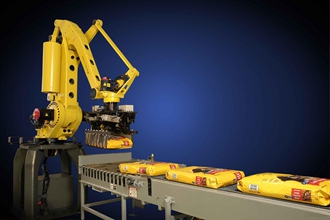

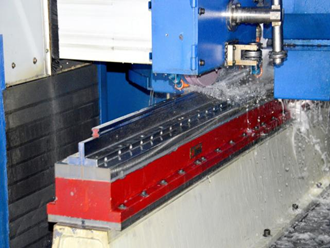

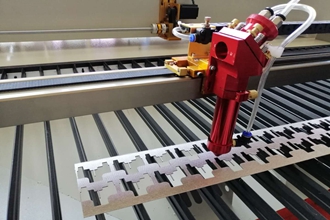

Bloco EGH20CA é comumente usado em tornos, rebarbadoras, máquinas de gravação a laser, máquinas de corte, máquinas de moldagem por injeção, indústrias fotovoltaicas, dispositivos de automação, etc.
EGH20CA Block, devido à sua alta rigidez, alta carga, função de centralização automática e características de alta precisão, bem como reduzir a altura da combinação e encurtar o comprimento do controle deslizante, EGH20CA Block é muito adequado para o uso de pequenos equipamentos em máquinas da indústria de automação de alta velocidade e requisitos de espaço.

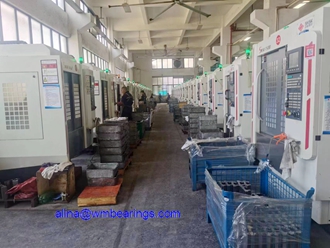

Nossa empresa conquistou o apoio e a confiança de clientes nacionais e estrangeiros com uma gama completa de produtos, estoque pontual, entrega rápida, serviço de alta qualidade e forte resistência técnica

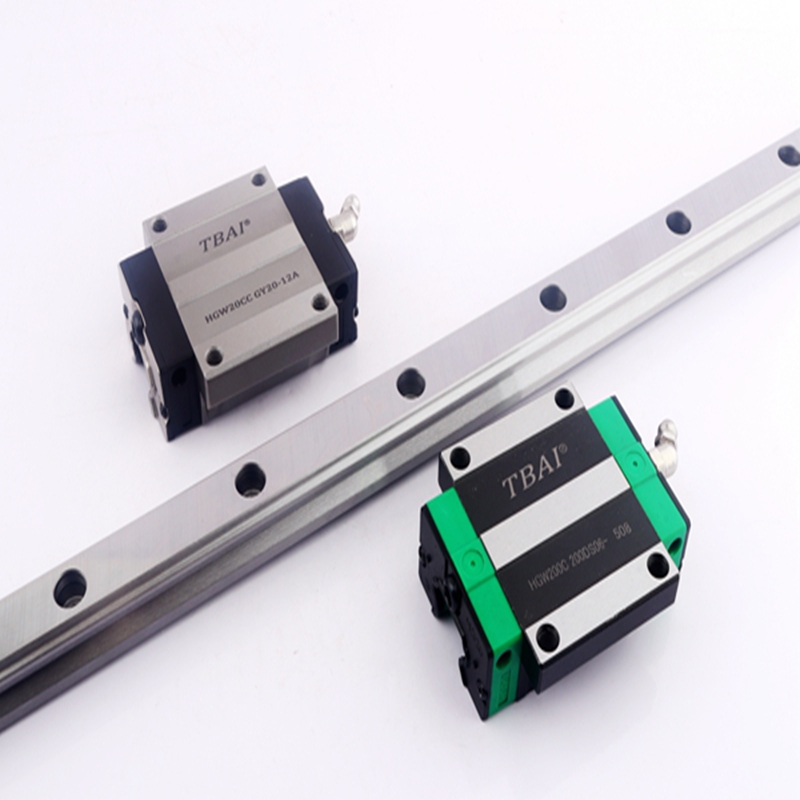

Guia Linear Série EG
Trilho EGR15, EGR20 R ail , EGR25 Ferroviário , EGR30 ferrovia _
Blocos da Série EG
EGH15CA,EGW15SA,EGW15CA,EGW15SA,
EGH20CA, EGH20SA, EGW20CA, EGW20SA
EGH25CA, EGH25SA, EGW25CA, EGW25SA
EGH30CA,EGW30SA,EGW30CA,EGW30SA

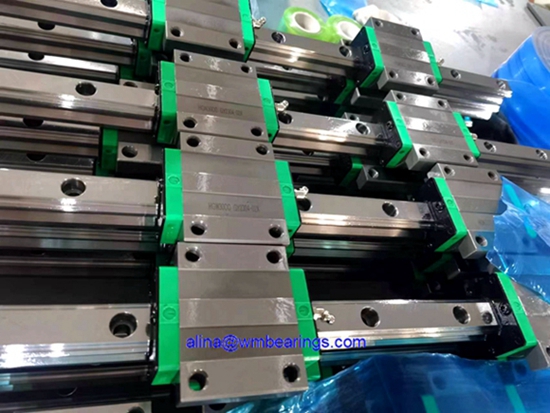

Os produtos da série EG acima estão disponíveis em estoque e o bloco EGH20CA está sempre em estoque. Ansioso para colaborar com distribuidores e atacadistas profissionais em todo o mundo!
Alina Gerente
Celular: +8615806967023
WhatsApp: +8615806967023
WeChat: +8615806967023
E-mail:alina@wmbearings.com
Endereço da fábrica: Zona Industrial, Yandian Town, Linqing, Shandong, China
