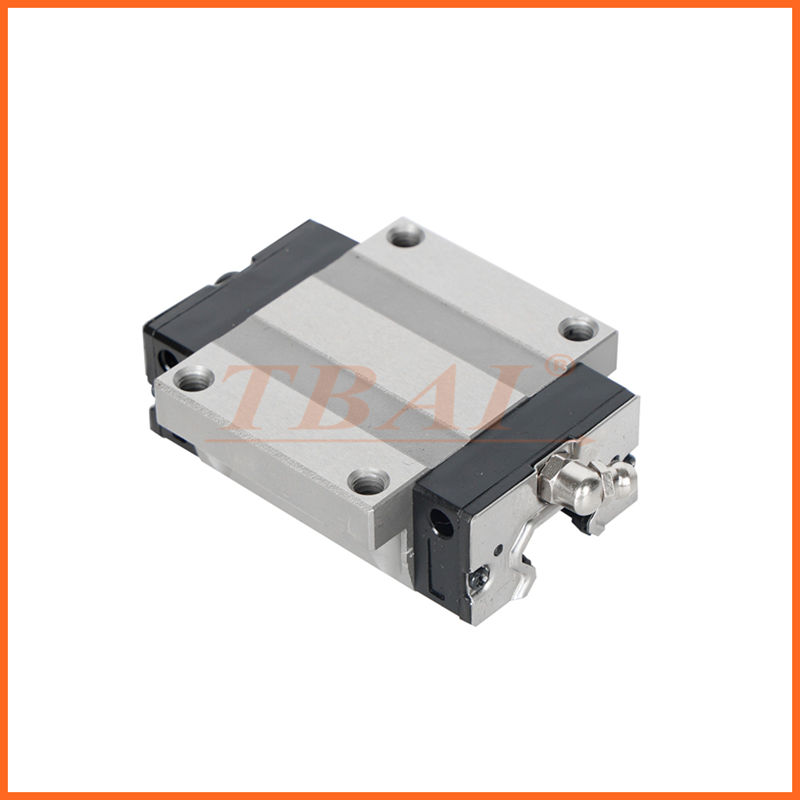

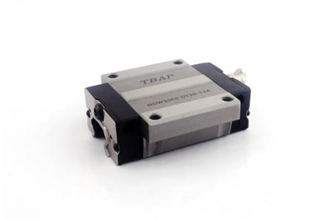

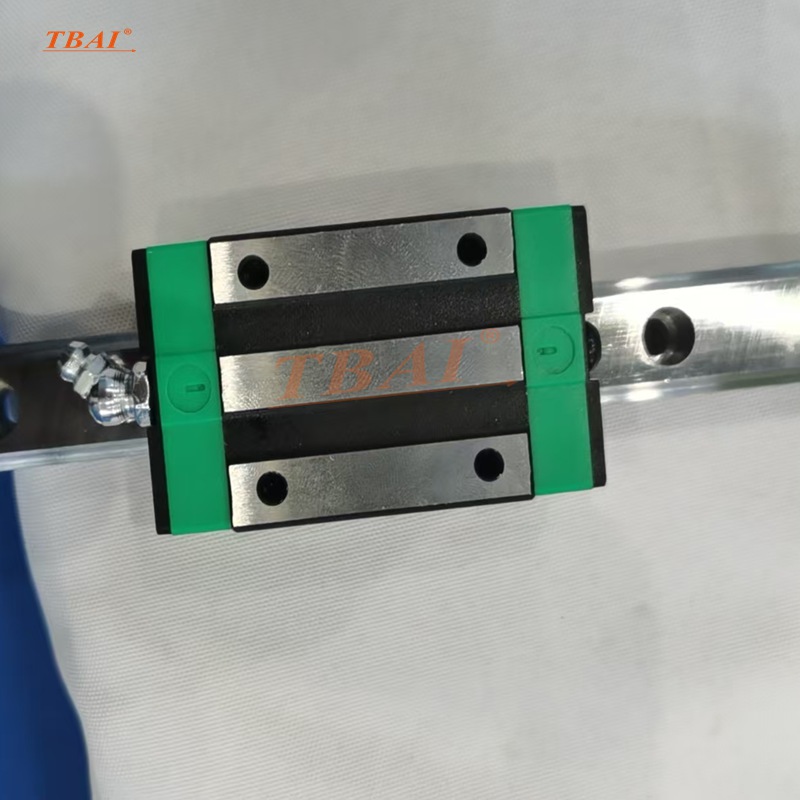

Bloco HGH20CA
100% Processo HIWIN e Tamanho
Aparência atualizada
Alta Precisão
Alta carga
Forte rigidez
Baixo Ruído
Longa vida útil
Intercambiável
Centralização automática
Fácil de instalar
Introdução do produto
O bloco HGH20CA é o modelo mais utilizado. Possui características de quatro vias e outras cargas, bem como função de centragem automática, que pode absorver o erro de montagem da superfície de montagem e obter requisitos de alta precisão.
(Para dados de referência específicos do bloco HGH20CA, aceda à página inicial do site para descarregar o catálogo eletrónico do produto)

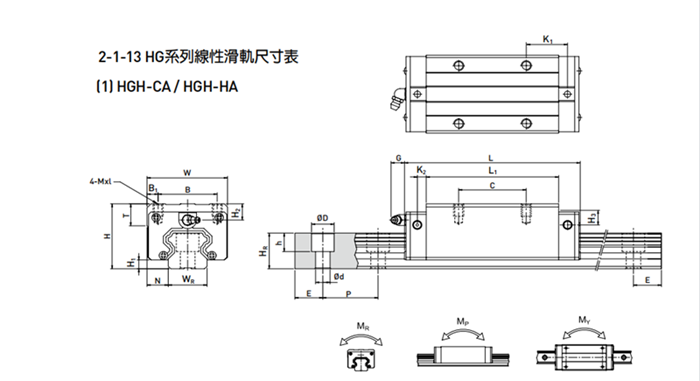

| Especificação | Bloco HGH20CA | ||
| Dimensões da montagem | H | 30 | em milímetro |
| H1 | 4.6 | em milímetro | |
| N | 12 | em milímetro | |
| Dimensões do bloco | Em | 44 | em milímetro |
| B. | 32 | em milímetro | |
| B1. | 6 | em milímetro | |
| C | 36 | em milímetro | |
| L1 | 50.5 | em milímetro | |
| L | 77.5 | em milímetro | |
| Querido, o seu pedido foi enviado para o país de destino. Por favor, aguarde um pouco mais para que o seu pedido chegue. | 12.25 | em milímetro | |
| Gê | 12 | em milímetro | |
| MXL | M5x6 | em milímetro | |
| T | 8 | em milímetro | |
| H2 | 6 | em milímetro | |
| H3 | 7 | em milímetro | |
| Dimensões do trilho HGR45 | WR. | 20 | em milímetro |
| Recursos Humanos | 17.5 | em milímetro | |
| D | 9.5 | em milímetro | |
| h | 8.5 | em milímetro | |
| d | 6 | em milímetro | |
| P | 60 | em milímetro | |
| e ainda | 20 | em milímetro | |
| Parafuso de Montagem para Trilho | M5x16 | em milímetro | |
| Classificação de carga básica | C | 17.75 | quente |
| C0. | 37.84 | quente | |
| Momento Estático Nominal | Senhor | 0.38 | quilômetros-n-m |
| MP | 0.27 | quilômetros-n-m | |
| Meu | 0.27 | quilômetros-n-m | |
| Peso | Bloquear | 0.3 | kg |
| Trilho | 2.21 | quilogramas por metro | |
Caderno de Especificações
| NOME DO PRODUTO | ESPECIFICAÇÃO | TAMANHO DO PRODUTO (MM) | PESO | MATERIAL | PADRÕES DE PRECISÃO | CLASSES DE PRÉ-CARGA | ||
| L | Em | H | História médica | |||||
| Guia Linear | HGR20. | 4000 | 20 | 17.5 | 8.84 | S55C | C / H / P | Z0 / ZA / ZB |
| Bloco Quadrado | HGH20CA. | 77.5 | 44 | 25.4 | 0.3 | 20 CrMo | ||
| Bloco quadrado exrended | HGH20HA. | 92.2 | 44 | 25.4 | 0.39 | 20 CrMo | ||
| Bloco de alargamento com flange | HGW20CC. | 77.5 | 63 | 25.4 | 0.4 | 20 CrMo | ||
| Extensão com flange bloco alargado | HGW20HC. | 92.2 | 63 | 25.4 | 0.52 | 20 CrMo | ||
| BRABD | TBAI /HIWIN / OEM | |||||||

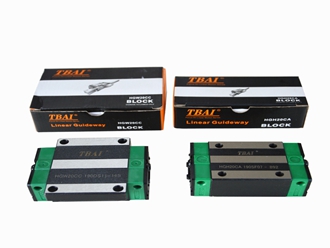

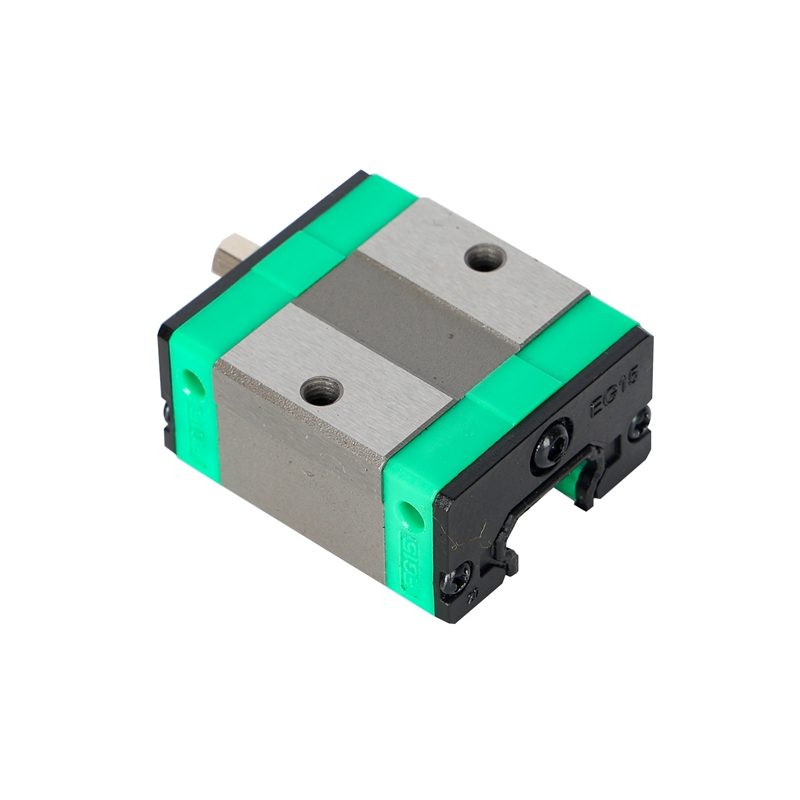

A cor do deslizador do bloco de guia linear HGH20CA pode ser personalizada de acordo com os requisitos do cliente. As seguintes são cores comuns dos controlos deslizantes
Uso do Produto

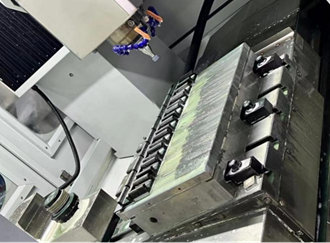

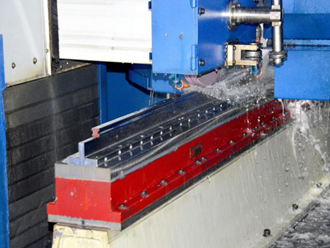

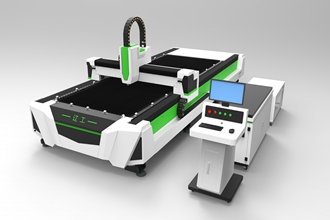

O bloco HGH20CA é muito utilizado em retificadoras, tornos, máquinas para trabalhar madeira, equipamentos de corte, etc.
A nossa unidade fabril conta com I&D forte e flexível, além de capacidade de fabrico personalizada. Também podemos fornecer guias lineares e blocos de técnica PMI, TBI, THK em lotes.

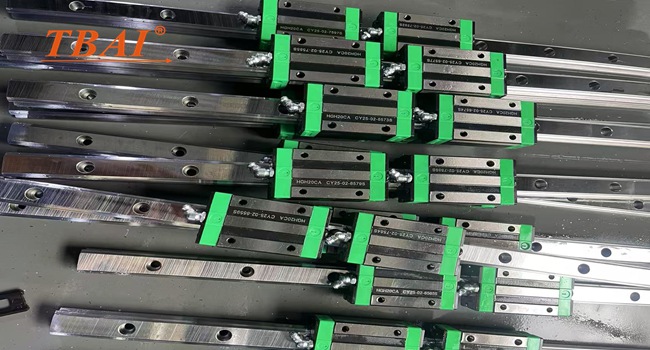

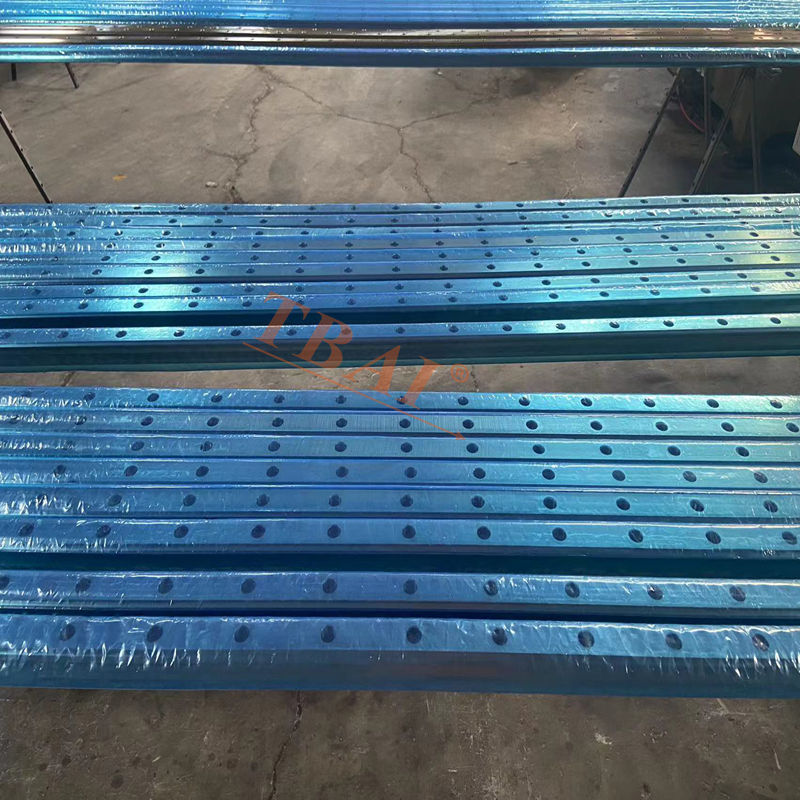

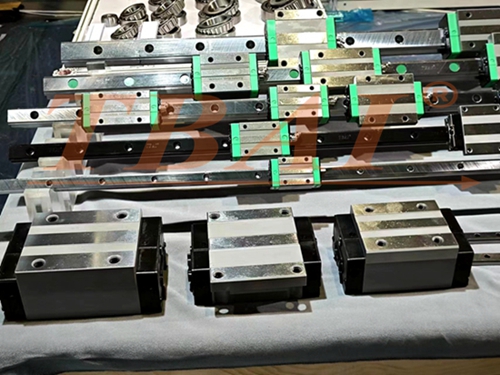

Nossa fábrica é especializada no fornecimento de produtos da série de trilhos de guia linear com inventário completo, principalmente incluindo HG série de alta montagem, EG série de baixa montagem, MG micro série, RG série de rolos, etc. O produto refere-se principalmente às dimensões e artesanato de HIWIN, e pode substituir guias lineares HIWIN e controles deslizantes, ganhando elogios dos clientes por sua alta relação custo-benefício. Estamos à procura de distribuidores profissionais e atacadistas em todo o mundo. Se estiver interessado, envie-nos um e-mail imediatamente.

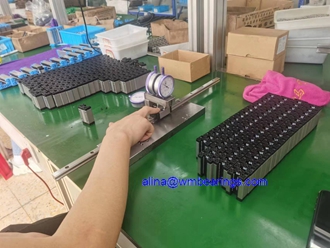

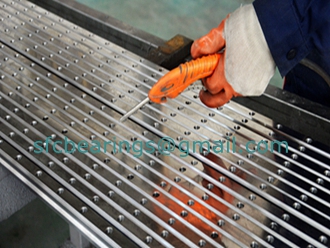

O bloco de calha-guia linear HGW20HC foi testado antes da entrega, e os clientes podem escolher de acordo com a utilização real.
Se precisarBloco HGH20CA, ou se tiver alguma dúvida, não hesite em contactar-nos. Fornecer-lhe-emos a melhor qualidade, o preço mais competitivo, o tempo de entrega mais rápido e o melhor serviço
