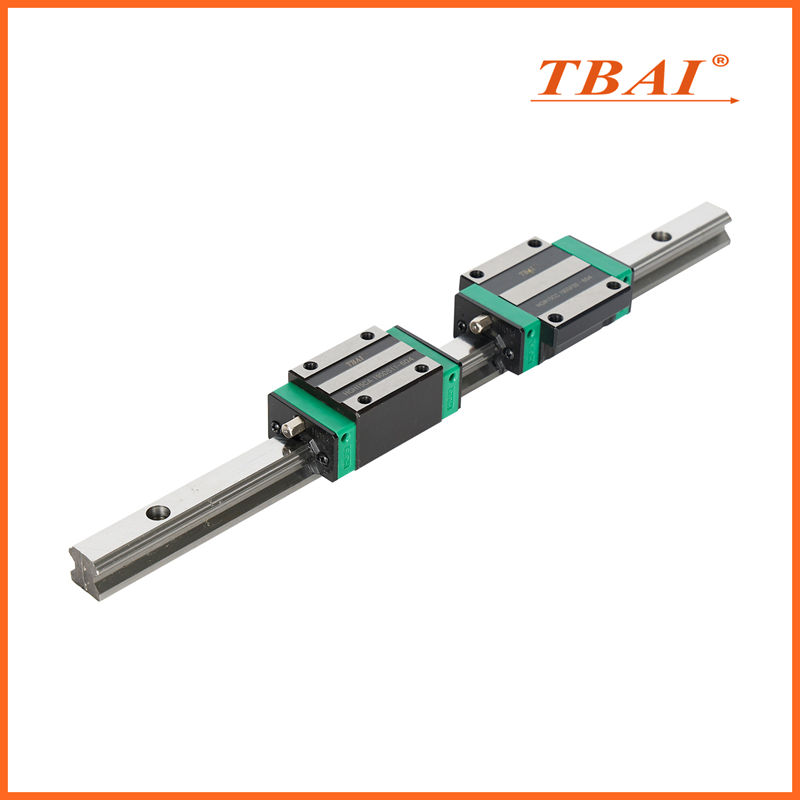

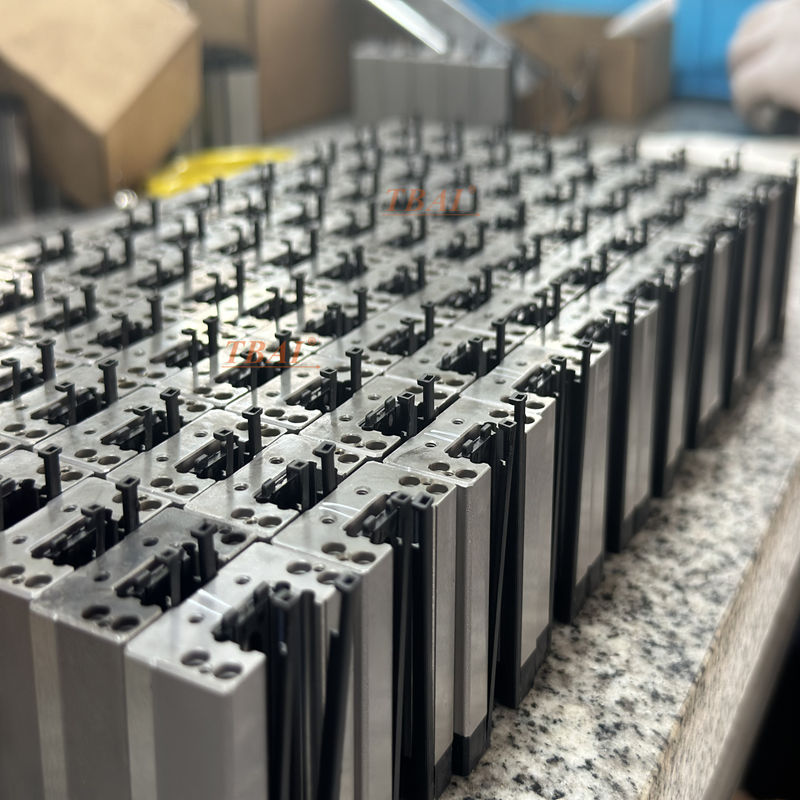

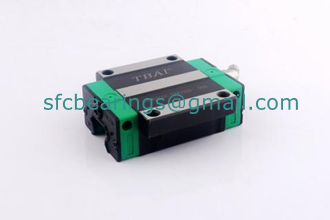

Blocos de guia linear TBAI HGW20CC Bloco
100% Processo HIWIN e Tamanho
Aparência atualizada
Alta Precisão
Alta carga
Forte rigidez
Baixo Ruído
Longa vida útil
Intercambiável
Centralização automática
Fácil de instalar
Introdução do Produto

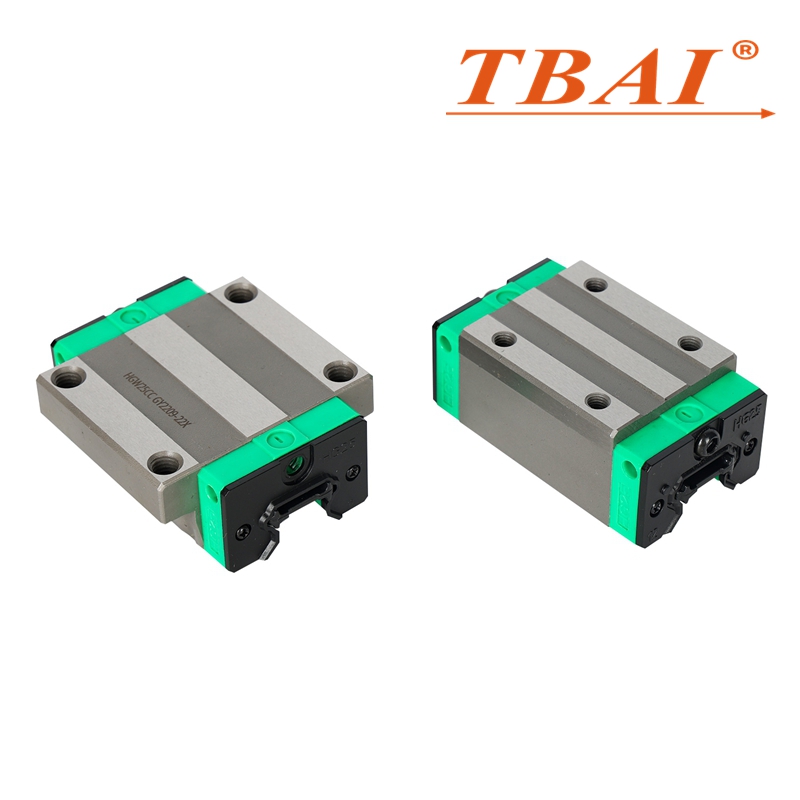

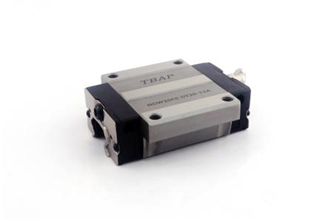

O bloco HGW20CC é um tipo de controle deslizante alargado.Comparado ao bloco HGH20CA, ele pode transportar cargas mais pesadas.O bloco HGW20CC possui as características de quatro vias e diferentes cargas, estrutura de lubrificação simples e alta precisão de posicionamento.
(Para mais dados de referência sobre o Bloco HGW20CC, por favor, vá para a página inicial do site para baixar o catálogo eletrônico do produto)

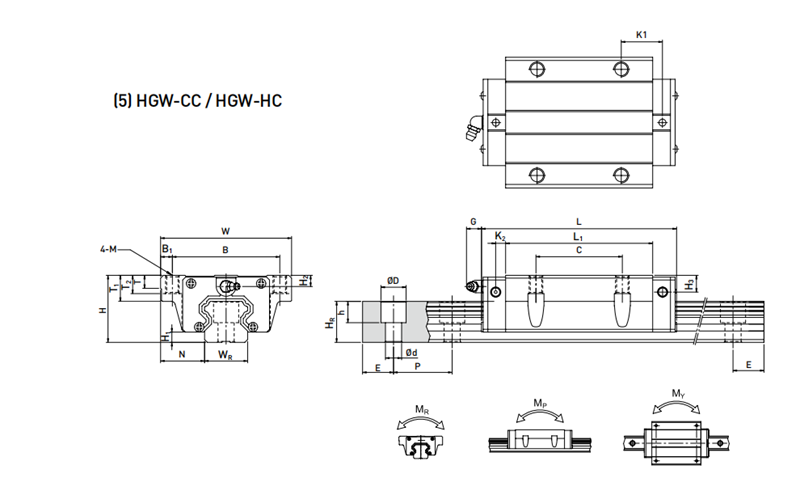

| Especificação | Bloco de guia linear HGW20CC | ||
| Dimensões da montagem | H | 30 | em milímetro |
| H1 | 4.6 | em milímetro | |
| N | 21.5 | em milímetro | |
| Dimensões do bloco | Em | 63 | em milímetro |
| B. | 53 | em milímetro | |
| B1. | 5 | em milímetro | |
| C | 40 | em milímetro | |
| L1 | 50.5 | em milímetro | |
| L | 77.5 | em milímetro | |
| Querido, o seu pedido foi enviado para o país de destino. Por favor, aguarde um pouco mais para que o seu pedido chegue. | 10.25 | em milímetro | |
| Gê | 12 | em milímetro | |
| MXL | M6. | em milímetro | |
| T | 8 | em milímetro | |
| H2 | 6 | em milímetro | |
| H3 | 7 | em milímetro | |
| Dimensões do trilho HGR45 | WR. | 20 | em milímetro |
| Recursos Humanos | 17.5 | em milímetro | |
| D | 9.5 | em milímetro | |
| h | 8.5 | em milímetro | |
| d. | 6 | em milímetro | |
| P | 60 | em milímetro | |
| e ainda | 20 | em milímetro | |
| Parafuso de Montagem para Trilho | M5x16 | em milímetro | |
| Classificação de carga básica | C | 17.75 | quente |
| C0. | 37.84 | quente | |
| Momento Estático Nominal | Senhor | 0.38 | quilômetros-n-m |
| MP | 0.27 | quilômetros-n-m | |
| Meu | 0.27 | quilômetros-n-m | |
| Peso | Bloquear | 0.4 | história médica |
| Trilho | 2.21 | quilogramas por metro | |
Caderno de Especificações
| NOME DO PRODUTO | ESPECIFICAÇÃO | TAMANHO DO PRODUTO (MM) | PESO | MATERIAL | PADRÕES DE PRECISÃO | CLASSES DE PRÉ-CARGA | ||
| L | Em | H | História médica | |||||
| Guia Linear | HGR20. | 4000 | 20 | 17.5 | 8.84 | S55C | C / H / P | Z0 / ZA / ZB |
| Bloco Quadrado | HGH20CA. | 77.5 | 44 | 25.4 | 0.3 | 20 CrMo | ||
| Bloco quadrado exrended | HGH20HA. | 92.2 | 44 | 25.4 | 0.39 | 20 CrMo | ||

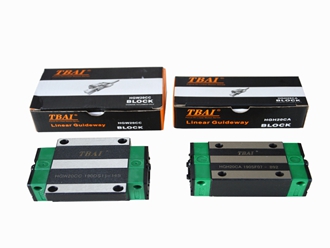

| Bloco de alargamento com flange | HGW20CC. | 77.5 | 63 | 25.4 | 0.4 | 20 CrMo | ||
| Extensão com flange bloco alargado | HGW20HC. | 92.2 | 63 | 25.4 | 0.52 | 20 CrMo | ||
| BRABD | TBAI /HIWIN / OEM | |||||||
A cor do controle deslizante do bloco HGW20CC pode ser personalizada de acordo com os requisitos.A seguir estão as cores comuns dos sliders
Uso do Produto

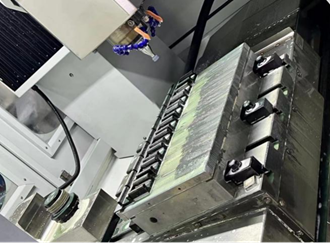

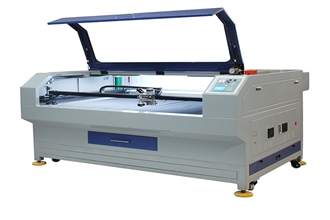

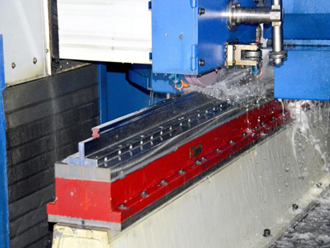

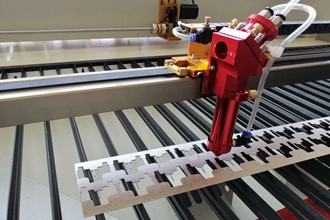

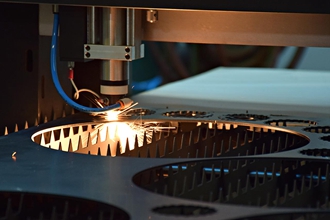

O bloco HGW20CC é geralmente utilizado emequipamento de cortemáquinas de retificar, máquinas de torno, máquinas de marcenaria, etc.

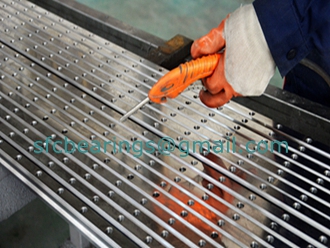

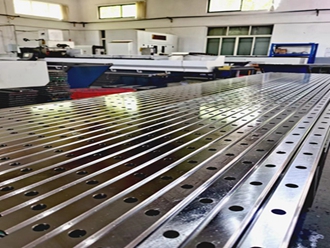

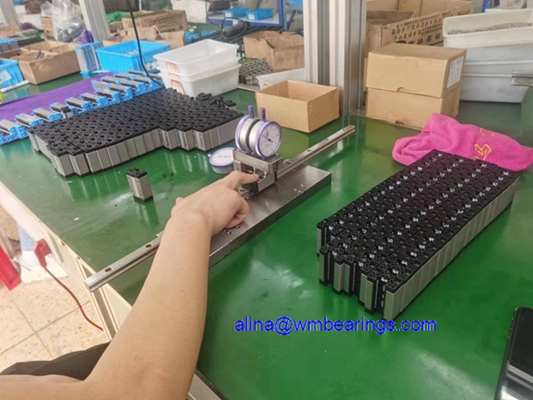

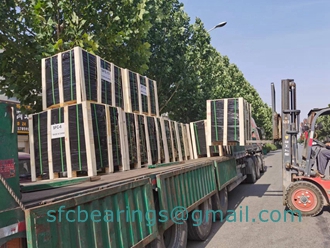

Temos um forte estoque e capacidade organizacional eficiente de produção e entrega.Todos os produtos passarão por testes profissionais antes de sair da fábrica.
Se você precisarBloco HGW20CC, ou tiver alguma dúvida sobre o Bloco HGW20CC, sinta-se à vontade para entrar em contato conosco. Nós iremos fornecer a você a melhor qualidade, o preço mais competitivo, o tempo de entrega mais rápido e o melhor serviço.
