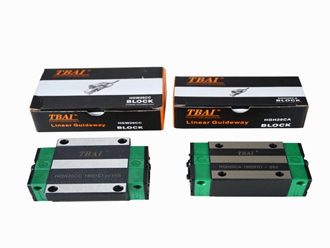

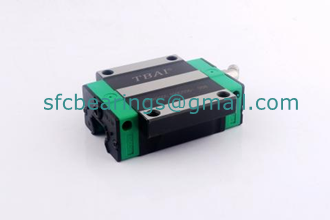

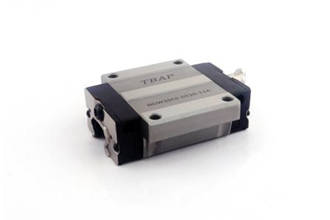

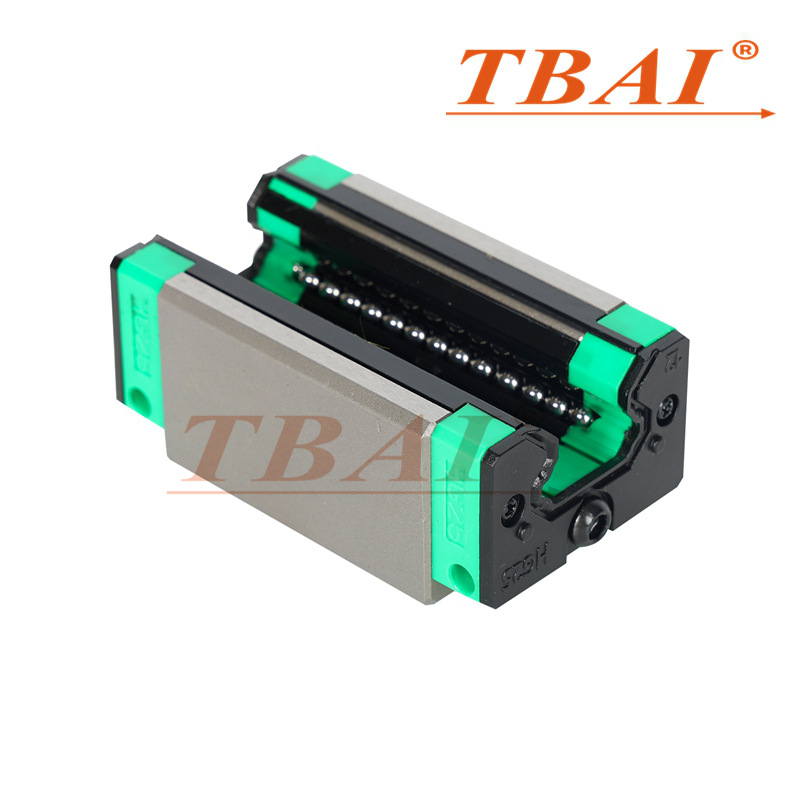

Bloco de Guia Linear HGH25CA

Processo 100% HIWIN & Tamanho

Aparência atualizada

Alta precisão

Carga elevada

Rigidez forte

Barulho baixo

Longa vida útil

intercambiável

Centralização automática

Fácil de instalar

Contate agora Vídeo Download

Detalhes do produto

Introdução do produto

O bloco de guia linear HGH25CA é utilizado em aplicações de movimento alternativo linear de precisão excessiva ou ritmo excessivo e pode suportar um torque certo e pode atingir movimento linear de precisão excessiva abaixo das condições de carga excessiva.

HGH25CA Linear Guide Block

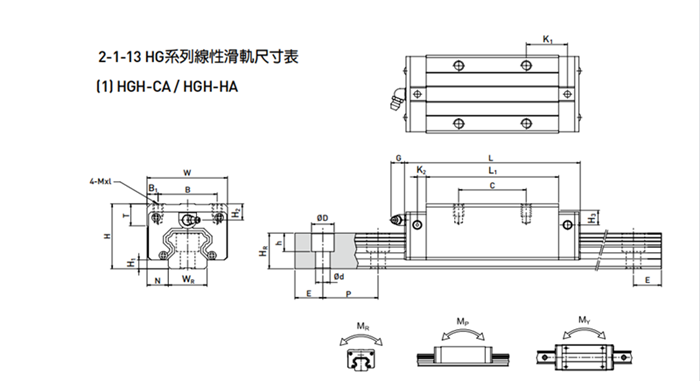

Especificação	Bloco de Guia Linear HGH25CA
Dimensões de Montagem	H	40	milímetros
	H1	5.5	milímetros
	N	12.5	milímetros
Dimensões do bloco	EM	48	milímetros
	B	35	milímetros
	B1	6.5	milímetros
	C	35	milímetros
	L1	58	milímetros
	eu	84	milímetros
	K1	16.8	milímetros
	G	12	milímetros
	Mxl	M6x8	milímetros
	T	8	milímetros
	H2	10	milímetros
	H3	13	milímetros
Dimensões do Trilho HGR45	WR	vinte e três	milímetros
	RH	vinte e dois	milímetros
	D	11	milímetros
	h	9	milímetros
	d	7	milímetros
	P	60	milímetros
	E	20	milímetros
Parafuso de montagem para trilho	M6x20		milímetros
Classificação de Carga Básica	C	26.48	kN
Classificação de Carga Básica	C0	56.19	kN
Momento nominal estático	SENHOR	0,64	kN-m
	MP	0,51	kN-m
	Meu	0,51	kN-m
Peso	Bloquear	0,51	kg
Peso	trilho	3.21	kg/m

HGH25CA Linear Guide Block

Especificação do produto

Se precisar de mais dados de referência do Bloco de Guia Linear HGH25CA, faça o download do E-Catalog na página inicial do site

NOME DO PRODUTO	ESPECIFICAÇÃO	TAMANHO DO PRODUTO (MM)			PESO	MATERIAL	PADRÕES DE PRECISÃO	AULAS DE PRÉ-CARREGAMENTO
NOME DO PRODUTO	ESPECIFICAÇÃO	eu	EM	H	KG	MATERIAL	PADRÕES DE PRECISÃO	AULAS DE PRÉ-CARREGAMENTO

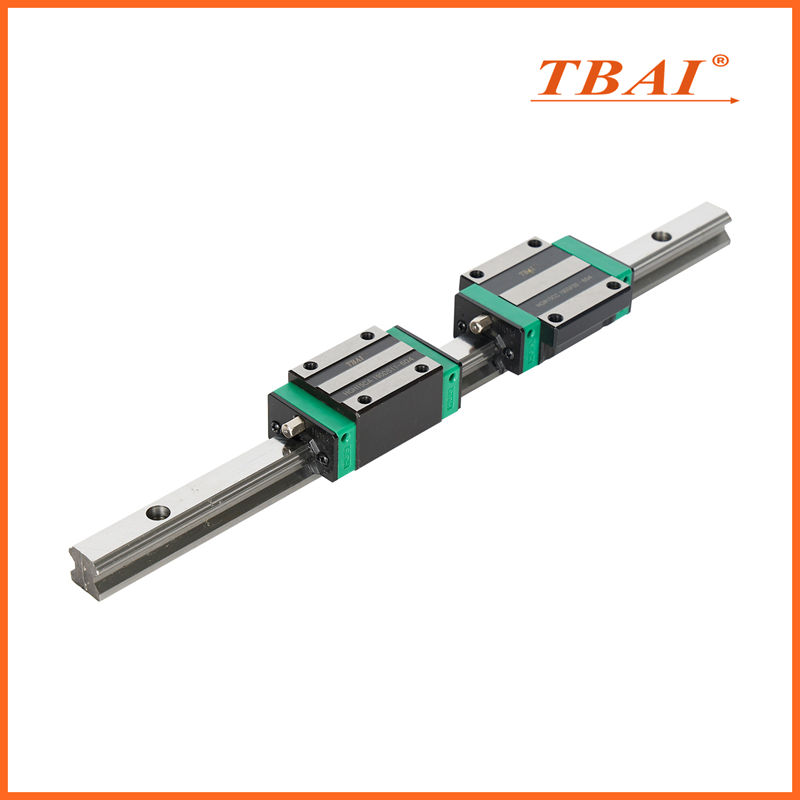

Guia Linear	HGR25	4000	vinte e três	17.5	12.84	S55C	C/H/P	Z0/ZA/ZB

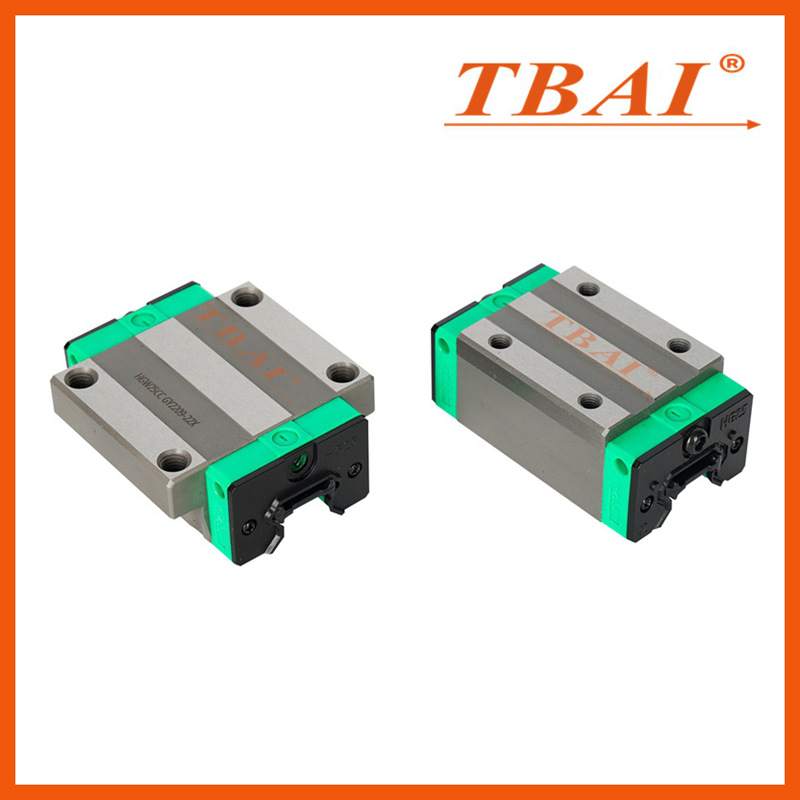

Bloco Quadrado	HGH25CA	84	48	34.5	0,51	20 CrMo
Bloco Quadrado Estendido	HGH25HA	104.6	48	34.5	0,69	20 CrMo
Bloco de Alargamento com Flange	HGW25CC	84	70	30.5	0,59	20 CrMo
Extensão com bloco alargado de flange	HGW25HC	104.6	70	30.5	0,8	20 CrMo
BRABD		TBAI/HIWIN/OEM

A cor de Bloco de Guia Linear HGH25CA poderia ser personalizado. As seguintes são cores populares

HGH25CA Linear Guide Block

Aplicação do produto

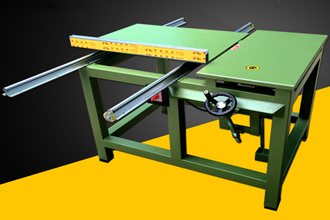

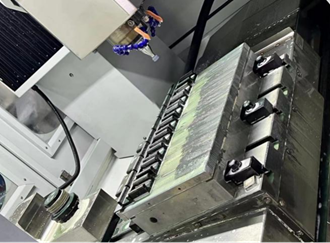

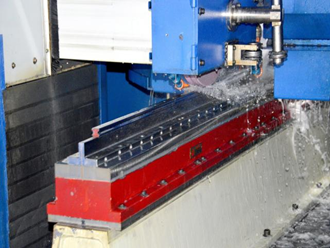

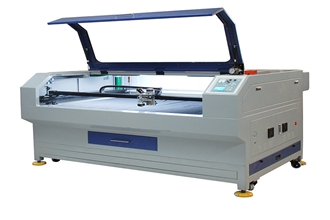

HGH25CA Linear Guide Block é amplamente utilizado em centros de usinagem, tornos, máquinas automatizadas, equipamentos de corte, máquinas para trabalhar madeira, retificadoras, etc.

Nossa empresa tem Flexível e Excelente R&D e capacidade de fabricação personalizada. nós também podemos fornecer THK, TBI, PMI sistema de Guias Lineares e blocos em lotes.

Nossa fábrica é especializada no fornecimento de produtos da série de trilhos de guia linear com inventário completo, incluindo principalmente séries de montagem alta HG, série de montagem baixa EG, série micro MG, série de rolos RG, etc. substitua as guias lineares e deslizantes HIWIN, ganhando muitos elogios dos clientes por sua alta relação custo-benefício. Estamos à procura de distribuidores e atacadistas profissionais em todo o mundo. Se você estiver interessado, envie-nos um e-mail imediatamente.

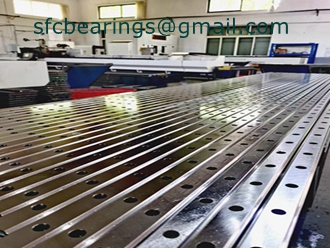

Nossa fábrica tem forte estoque de Bloco de Guia Linear HGH25CA , e Excelente capacidade organizacional de produção e capacidade de entrega. Todas as Guias Lineares e Blocos será verificado profissionalmente antes do envio.
