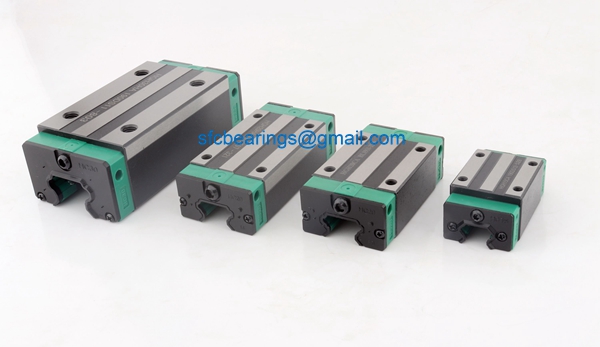

Bloco de Guia Linear HGH35HA
Aparência atualizada
Alta precisão
Carga elevada
Barulho baixo
Longa vida útil
intercambiável
Centralização automática
Processo 100% HIWIN & Tamanho
Introdução do produto
O Bloco de Guia Linear HGH35HA é usado junto com a guia linear HGR35. Bloco de Guia Linear HGH35HA é uma forma estendida de bloco HGH35CA, HGH35HA pode suportar cargas maiores.

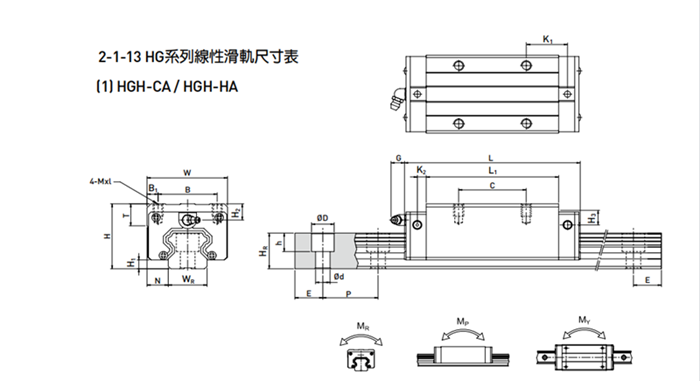

| Dimensões de Montagem | H | 55 | milímetros |
| H1 | 7.5 | milímetros | |
| N | 18 | milímetros | |
| Dimensões do bloco | EM | 70 | milímetros |
| B | 50 | milímetros | |
| B1 | 10 | milímetros | |
| C | 72 | milímetros | |
| L1 | 105,8 | milímetros | |
| eu | 138.2 | milímetros | |
| K1 | 22,5 | milímetros | |
| G | 12 | milímetros | |
| Mxl | M8x12 | milímetros | |
| T | 10.2 | milímetros | |
| H2 | 16 | milímetros | |
| H3 | 19.6 | milímetros | |
| Dimensões do Trilho HGR45 | WR | 34 | milímetros |
| RH | 29 | milímetros | |
| D | 14 | milímetros | |
| h | 12 | milímetros | |
| d | 9 | milímetros | |
| P | 80 | milímetros | |
| E | 20 | milímetros | |
| Parafuso de montagem para trilho | M8x25 | milímetros | |
| Classificação de Carga Básica | C | 60.21 | kN |
| C0 | 136,31 | kN | |
| Momento nominal estático | SENHOR | 2.29 | kN-m |
| MP | 2.08 | kN-m | |
| Meu | 2.08 | kN-m | |
| Peso | Quadra | 1,92 | kg |
| trilho | 6.3 | kg/m | |
Aplicação do produto

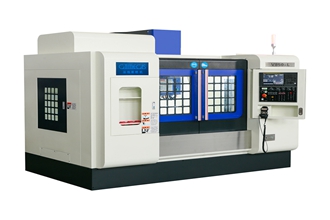

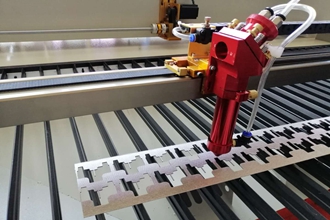

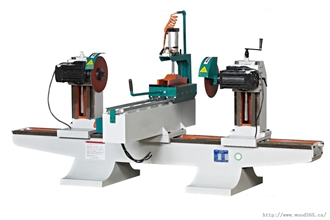

HGH35HA Linear Guideway Block é comumente usado no campo de equipamentos automáticos, como serras, esmerilhadeiras, fresadoras, tornos, furadeiras, centros de usinagem, máquinas de corte de fio, máquinas para trabalhar madeira, máquinas de carga e descarga, equipamentos de transporte , etc

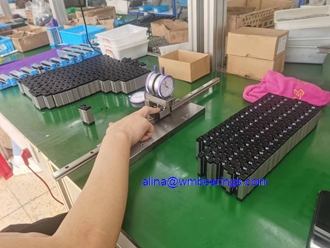

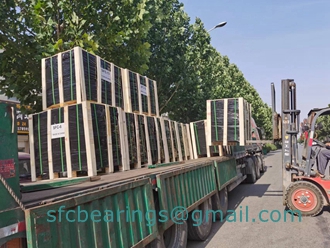

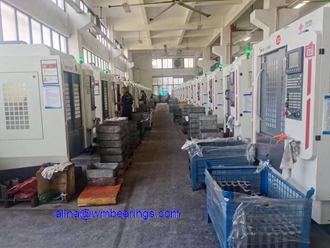

Nossa fábrica é especializada na produção e venda de guias lineares de precisão e blocos. Temos equipamentos de produção avançados e pessoal técnico profissional, e nossos produtos podem ser perfeitamente intercambiáveis com os trilhos e blocos de guia linear HIWIN de Taiwan. Também podemos produzir TBI, THK, PMI e outros trilhos e blocos de guia linear de processo . Somos um participante ativo da Indústria Global 4.0, economizando custos de produção para muitos clientes. Nossos produtos são amados e confiados por clientes em todo o mundo. Atualmente, nossos produtos HGH35HA Linear Guideway Block são exportados principalmente para Türkiye, América do Sul, Sudeste Asiático, Oriente Médio, Europa, Coréia do Sul e outras regiões.

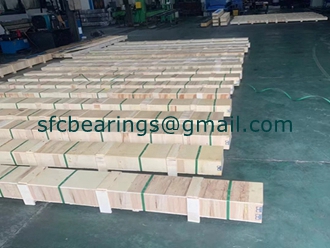

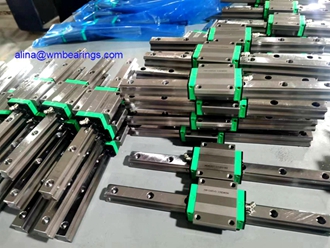

O bloco guia de linha HGH35HA e os trilhos HGR35 estão em estoque e prontos para envio. Sinta-se à vontade para entrar em contato conosco!
Alina Gerente
Celular: +8615806967023
WhatsApp: +8615806967023
WeChat: +8615806967023
E-mail:alina@wmbearings.com
Endereço da fábrica: Zona Industrial, Yandian Town, Linqing, Shandong, China
