Bloco de Guia Linear HGW45HC
Aparência atualizada
Alta precisão
Carga elevada
Barulho baixo
Longa vida útil
intercambiável
Centralização automática
Processo 100% HIWIN & Tamanho
Introdução do produto

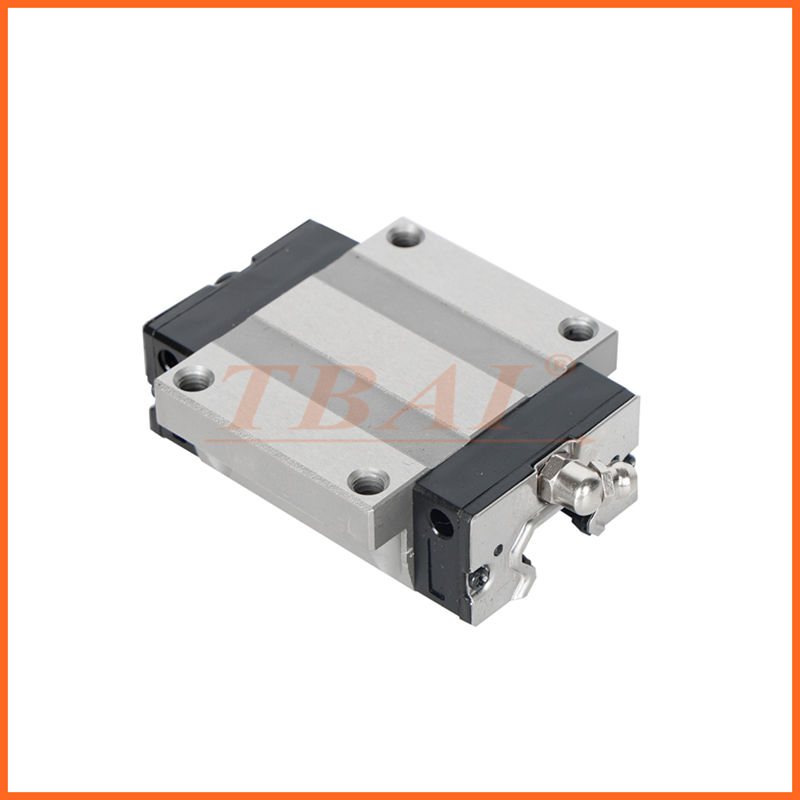

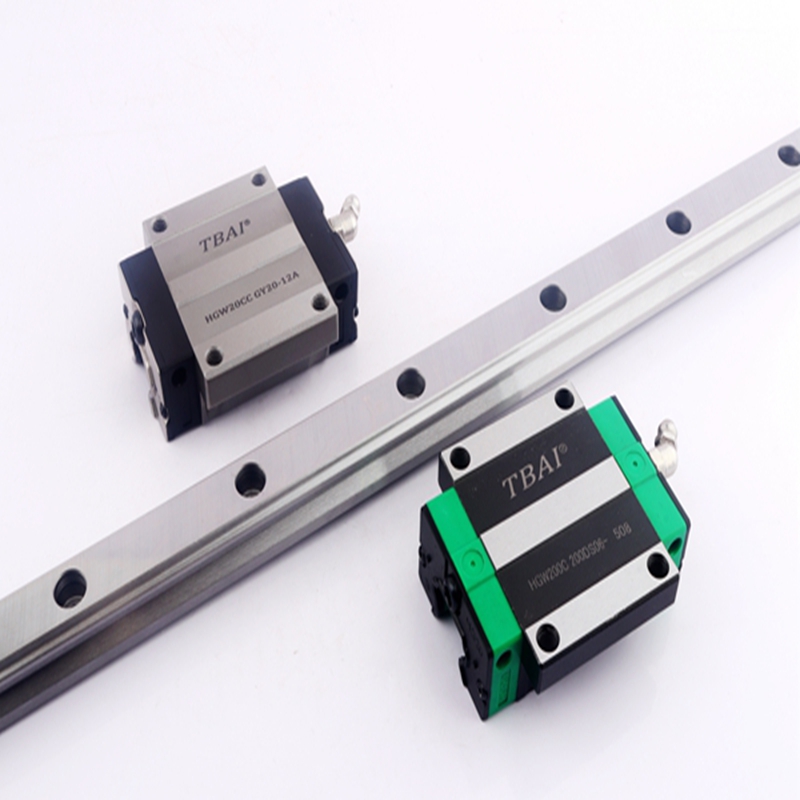

O bloco de guia linear HGW45HC é usado em conjunto com a guia linear HGR45. O Bloco de Guia Linear HGW45HC é um deslizador do tipo flange estendido que pode suportar cargas maiores.

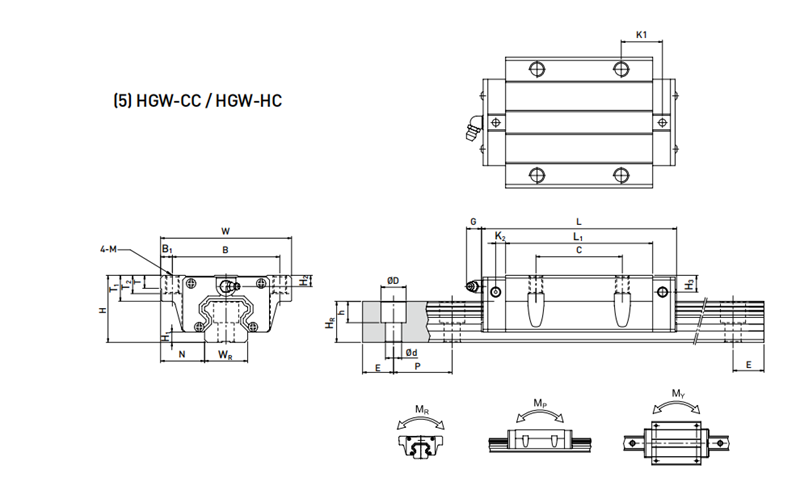

| Especificação | Bloco HGW45HC | ||
| Dimensões de Montagem | H | 60 | milímetros |
| H1 | 9.5 | milímetros | |
| N | 37,5 | milímetros | |
| Dimensões do bloco | EM | 120 | milímetros |
| B | 100 | milímetros | |
| B1 | 10 | milímetros | |
| C | 80 | milímetros | |
| L1 | 128,8 | milímetros | |
| eu | 171.2 | milímetros | |
| K1 | 28.9 | milímetros | |
| G | 12.9 | milímetros | |
| M | M12 | milímetros | |
| T | 15.1 | milímetros | |
| H2 | 8.5 | milímetros | |
| H3 | 20,5 | milímetros | |
| Dimensões do Trilho HGR45 | WR | 45 | milímetros |
| RH | 38 | milímetros | |
| D | 20 | milímetros | |
| h | 17 | milímetros | |
| d | 14 | milímetros | |
| P | 105 | milímetros | |
| E | 22,5 | milímetros | |
| Parafuso de montagem para trilho | M12x35 | milímetros | |
| Classificação de Carga Básica | C | 94,54 | kN |
| C0 | 207.12 | kN | |
| Momento nominal estático | SENHOR | 4 | kN-m |
| MP | 4.07 | kN-m | |
| Meu | 4.07 | kN-m | |
| Peso | Quadra | 3,69 | kg |
| trilho | 10.41 | kg/m | |
Aplicação do produto

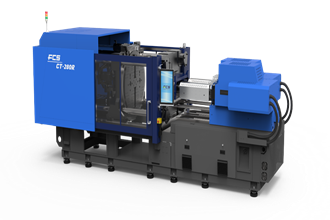

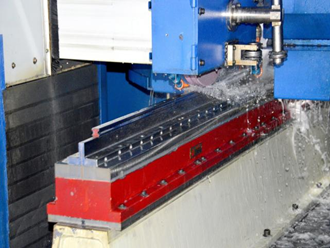

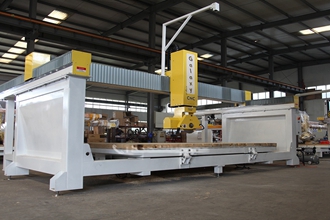

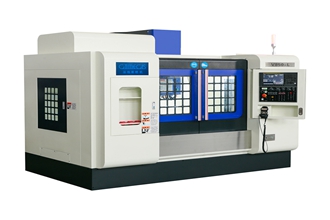

O bloco de guia linear HGW45HC é geralmente aplicado a elevação， máquinas de serrar, retificadoras, equipamentos de processamento de engrenagens, máquinas de corte grande， e centros de usinagem、 Indústrias como tornos, Máquinas portuárias, máquinas de injeção, máquinas transportadoras, etc.
HGW45HC Linear Guideway Block tem a capacidade de suportar grandes cargas e rigidez, com quatro características de carga direcional e função de centralização automática. O bloco de guia linear HGW45HC pode absorver erros de montagem na superfície de instalação e atender aos requisitos de alta precisão. Os conceitos de alta velocidade, alta carga, alta rigidez e alta precisão tornaram-se a tendência de desenvolvimento de produtos industriais em todo o mundo no futuro
Bloco de Guia Linear HGW45HC replica completamente as dimensões do Bloco de Guia Linear HIWIN HGW45HC e pode ser perfeitamente intercambiável. Economize custos de fabricação e aquisição para os clientes. Nossa produção de bloco de guia linear HGW45HC pode ser dividida em níveis C, H e P, e os clientes podem escolher de acordo com situações específicas de uso.
Temos estoque suficiente para o Bloco de Guia Linear HGW45HC. Sempre ao seu serviço!
