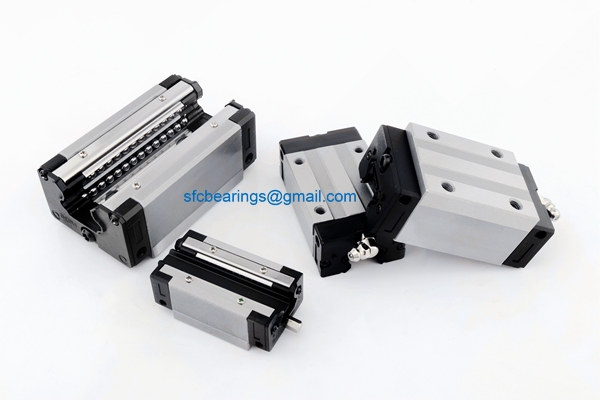

Bloco HGH45CA
Aparência atualizada
Alta precisão
Carga elevada
Barulho baixo
Longa vida útil
intercambiável
Processo 100% HIWIN & Tamanho
Introdução do produto

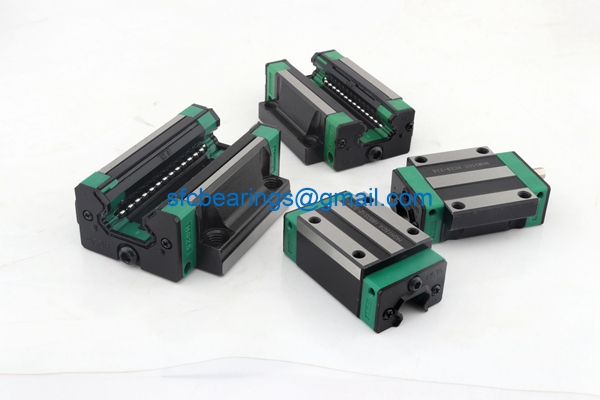

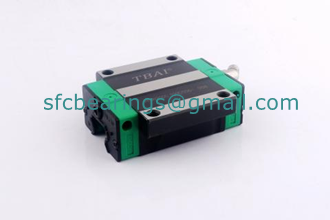

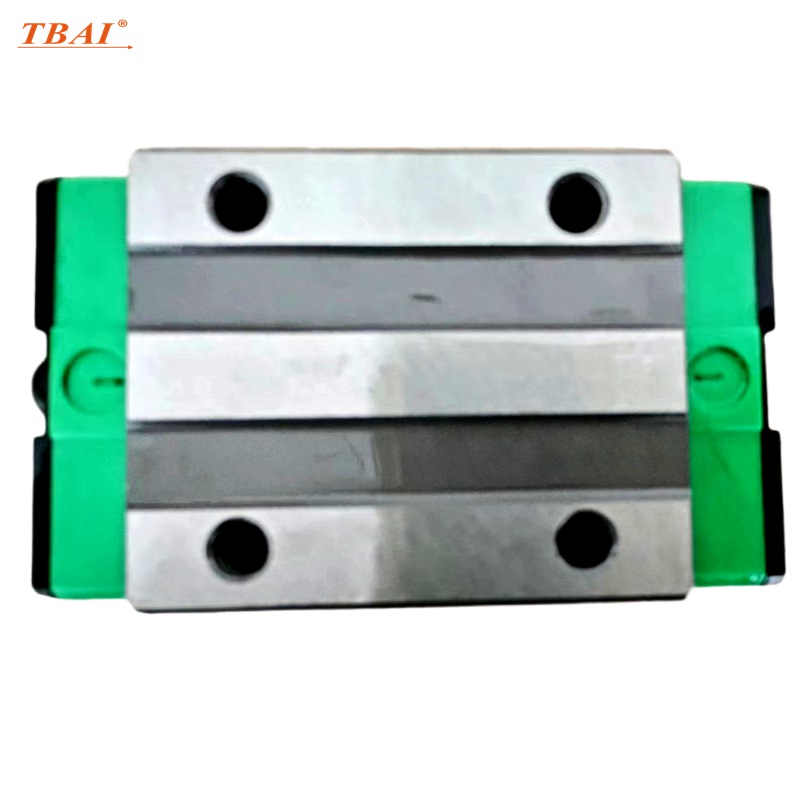

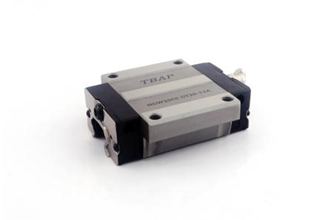

HGH45CA Block é um trilho guia de série para serviços pesados, com uma altura combinada de 60mm com trilho guia HGR45. A carga nominal do trilho de guia linear é maior que a do rolamento e também pode suportar uma certa quantidade de torque, alcançando movimento cíclico de alta precisão em ambientes de alta carga.

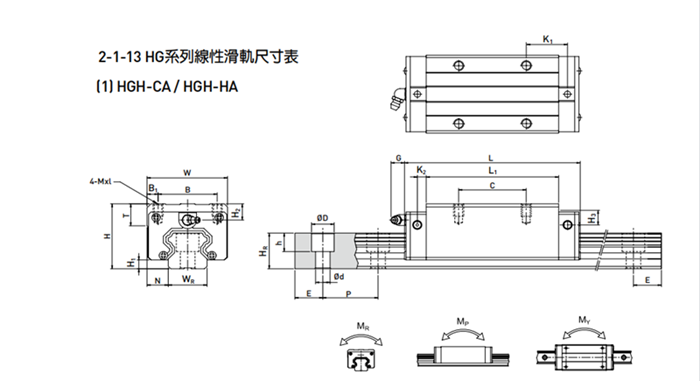

| Especificação | Bloco HGH45CA | ||
| Dimensões de Montagem | H | 70 | milímetros |
| H1 | 9.5 | milímetros | |
| N | 20,5 | milímetros | |
| Dimensões do bloco | EM | 86 | milímetros |
| B | 60 | milímetros | |
| B1 | 13 | milímetros | |
| C | 60 | milímetros | |
| L1 | 97 | milímetros | |
| eu | 139,4 | milímetros | |
| K1 | vinte e três | milímetros | |
| G | 12.9 | milímetros | |
| Mxl | M10x17 | milímetros | |
| T | 16 | milímetros | |
| H2 | 18.5 | milímetros | |
| H3 | 30,5 | milímetros | |
| Dimensões do Trilho HGR45 | WR | 45 | milímetros |
| RH | 38 | milímetros | |
| D | 20 | milímetros | |
| h | 17 | milímetros | |
| d | 14 | milímetros | |
| P | 105 | milímetros | |
| E | 22,5 | milímetros | |
| Parafuso de montagem para trilho | M12x35 | milímetros | |
| Classificação de Carga Básica | C | 77,57 | kN |
| C0 | 155,93 | kN | |
| Momento nominal estático | SENHOR | 3.01 | kN-m |
| MP | 2.35 | kN-m | |
| Meu | 2.35 | kN-m | |
| Peso | Quadra | 2.73 | kg |
| trilho | 10.41 | kg/m | |
As cores mais populares de Bloco HGH45CA em o mercado

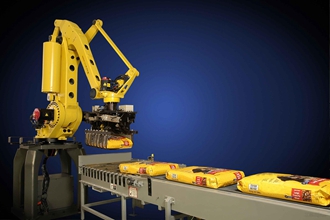

Aplicação do produto

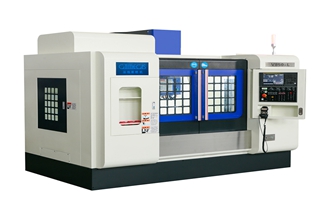

O controle deslizante HGH45CA é usado principalmente em máquinas-ferramentas, motores, ferramentas elétricas, máquinas de transporte, máquinas têxteis, máquinas pesadas, máquinas metalúrgicas, máquinas-ferramentas, equipamentos médicos, automóveis, bombas de água, impressão, escultura e outras máquinas

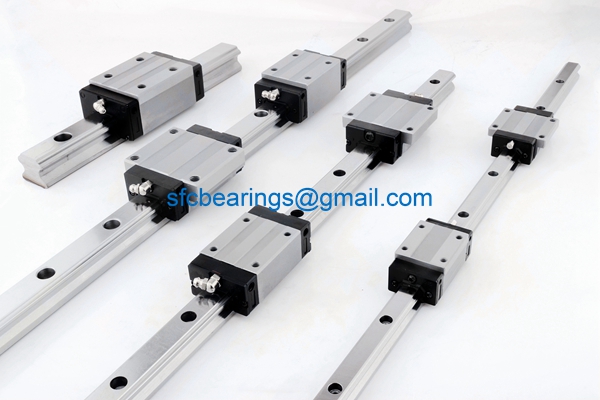

Os produtos da série de trilhos de guia linear produzidos por nossa fábrica têm as características de baixo ruído, alta precisão e alto suporte de carga. Tomando o tamanho e a precisão do produto HIWIN como padrões de referência, eles podem substituir perfeitamente os trilhos guia e deslizantes HIWIN de Taiwan. Além disso, também podemos produzir em massa trilhos e corrediças de processo PMI, TBI, THK. Nossos produtos têm boa oferta em toda a China e são exportados para o Sudeste Asiático e Oriente Médio, Dubai, Índia, Itália e Brasil.
HGH45CA Block tem um grande estoque em estoque e pode ser enviado a qualquer momento. Estamos sempre às suas ordens!
