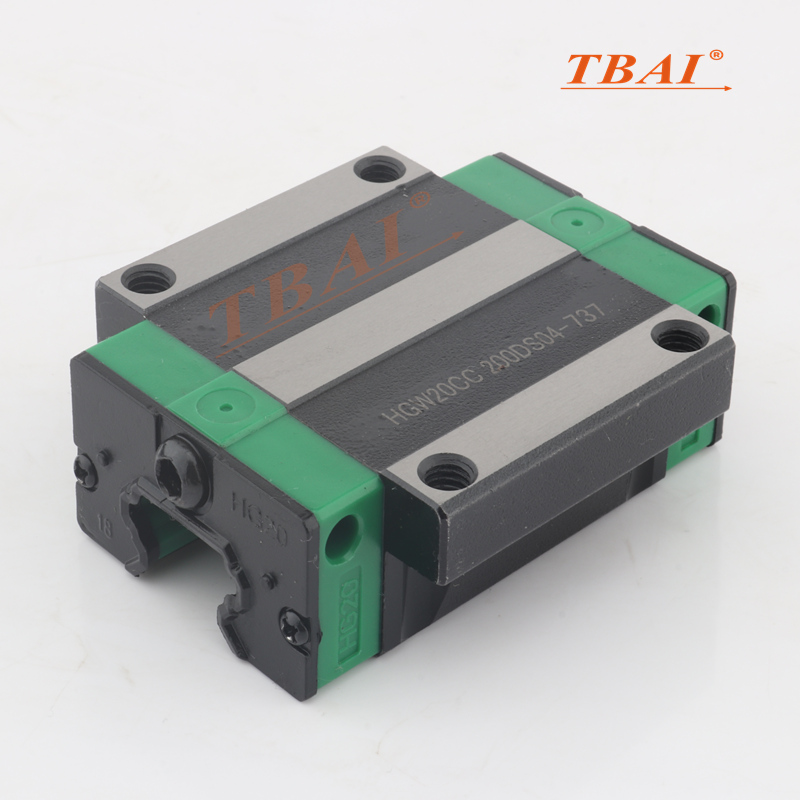

Bloco HGW45CC
Aparência atualizada
Alta precisão
Carga elevada
Barulho baixo
Longa vida útil
intercambiável
Processo 100% HIWIN & Tamanho
Introdução do produto

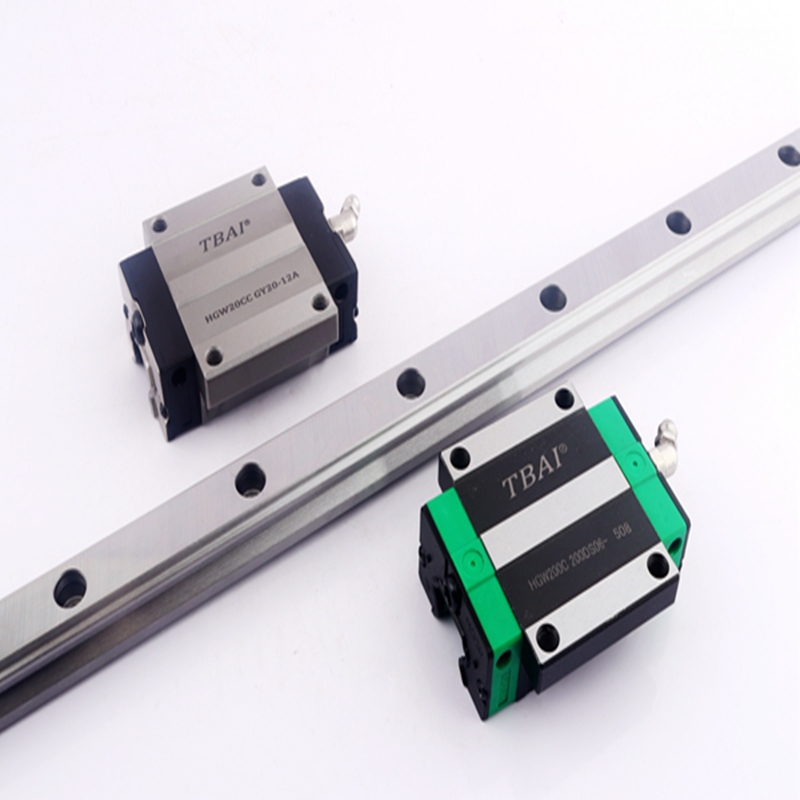

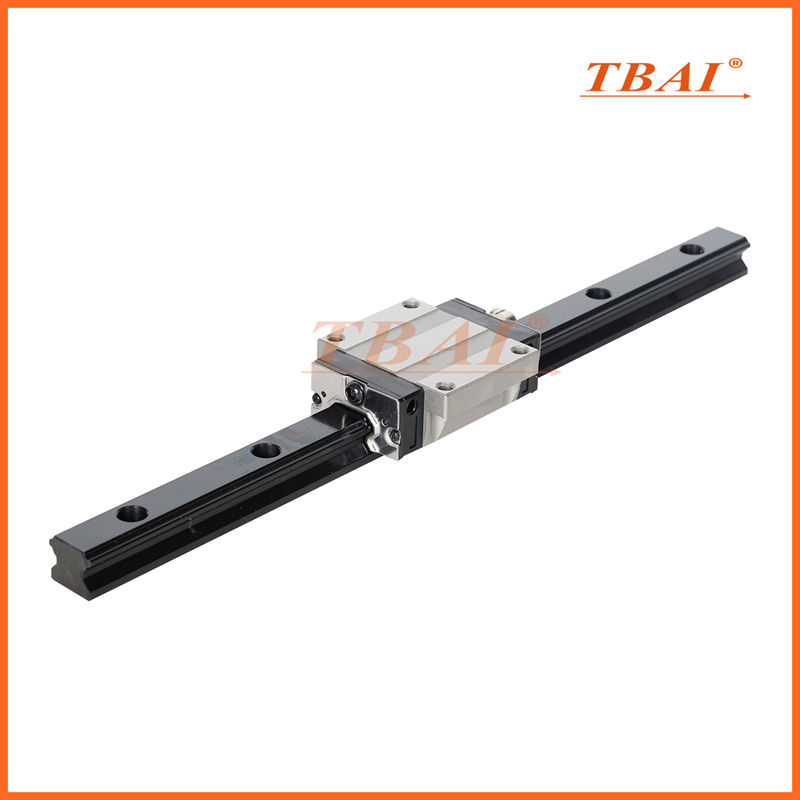

O bloco HGW45CC pertence ao trilho de guia linear da série HG e pode suportar cargas ultra fortes. Quando usado em conjunto com o trilho guia linear HGR45, a carga pode chegar a 10 toneladas. Os usuários podem escolher de acordo com sua situação real de aplicação.

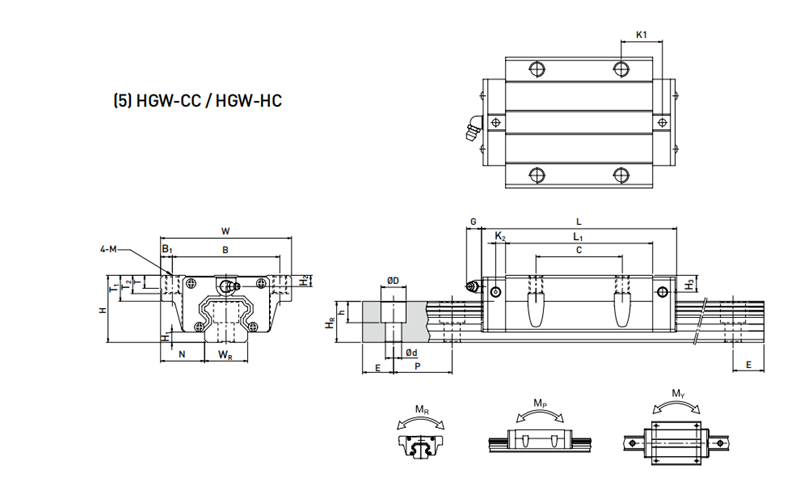

Especificação |
Bloco HGW45CC |
||
Dimensões de Montagem |
H |
60 |
milímetros |
H1 |
9.5 |
milímetros |
|
N |
37,5 |
milímetros |
|
Dimensões do bloco |
EM |
120 |
milímetros |
B |
100 |
milímetros |
|
B1 |
10 |
milímetros |
|
C |
80 |
milímetros |
|
L1 |
97 |
milímetros |
|
eu |
139,4 |
milímetros |
|
K1 |
13 |
milímetros |
|
G |
12.9 |
milímetros |
|
M |
M12 |
milímetros |
|
T |
15.1 |
milímetros |
|
H2 |
8.5 |
milímetros |
|
H3 |
20,5 |
milímetros |
|

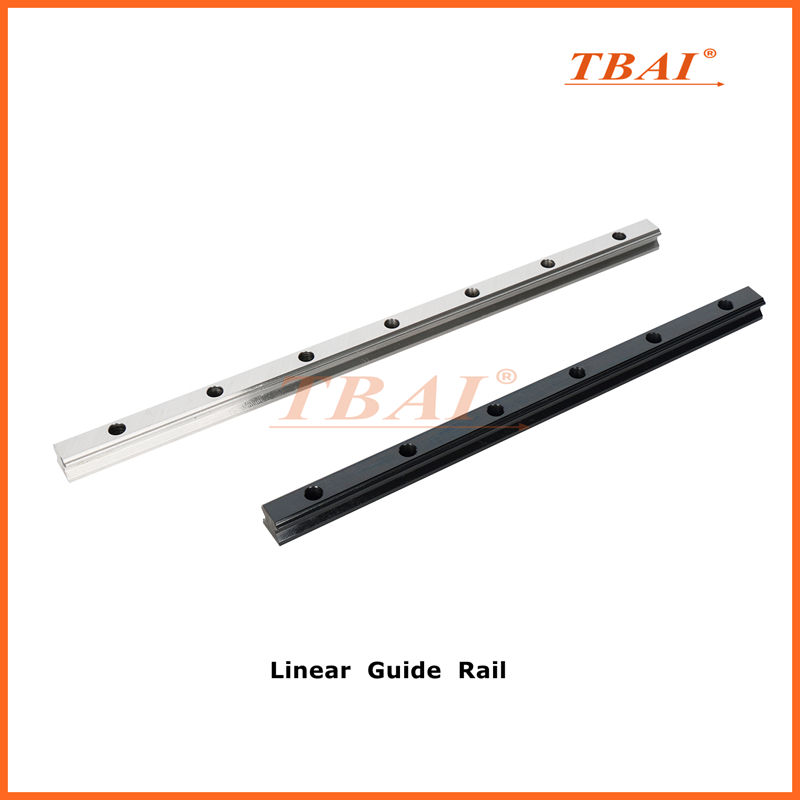

Dimensões do Trilho HGR45 |
WR |
45 |
milímetros |
RH |
38 |
milímetros |
|
D |
20 |
milímetros |
|
h |
17 |
milímetros |
|
d |
14 |
milímetros |
|
P |
105 |
milímetros |
|
E |
22,5 |
milímetros |
|
Parafuso de montagem para trilho |
M12x35 |
milímetros |
|
Classificação de Carga Básica |
C |
77,57 |
kN |
C0 |
155,93 |
kN |
|
Momento nominal estático |
SENHOR |
3.01 |
kN-m |
MP |
2.35 |
kN-m |
|
Meu |
2.35 |
kN-m |
|
Peso |
Bloquear |
2.79 |
kg |
trilho |
10.41 |
kg/m |
|
Aplicação do produto

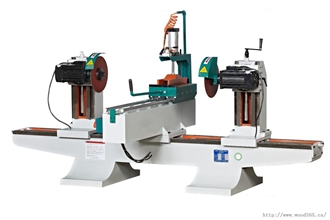

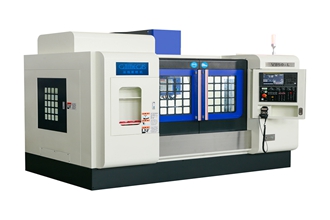

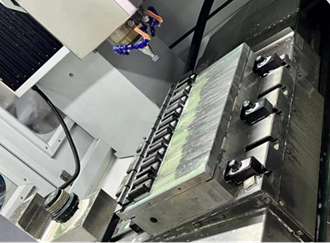

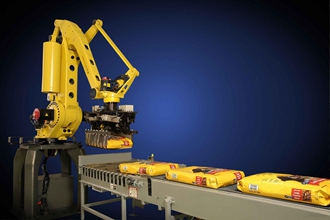

Bloco HGW45CC é usado principalmente em máquinas de transporte, máquinas de serrar, máquinas para trabalhar madeira, fresadoras, máquinas de perfuração, navios, tornos, elevação e outras indústrias.
O bloco HGW45CC é feito de material 20CrMo e produzido usando o processo HIWIN. Este produto tem as características de baixo ruído, alta precisão e alto suporte de carga, e pode ser perfeitamente intercambiável com os trilhos guia e deslizantes HIWIN de Taiwan. Nossa fábrica produz em massa e vende HIWIN, TBI e PMI de Taiwan, bem como guias de processo e trilhos deslizantes THK do Japão. A precisão do nosso produto é dividida em C/H/P e é testada antes de sair da fábrica para garantir a precisão do produto. Nossos produtos são vendidos no mercado interno e exportados para o Oriente Médio, Índia, Itália, Brasil, Sudeste Asiático
HGW45CC Block tem um grande número de produtos acabados disponíveis, sinta-se à vontade para entrar em contato conosco a qualquer momento
Alina Gerente
Celular: +8615806967023
WhatsApp: +8615806967023
WeChat: +8615806967023
E-mail:alina@wmbearings.com
Endereço da fábrica: Zona Industrial, Yandian Town, Linqing, Shandong, China
